Cách Đo Lưu Lượng Gió Trong Hệ Thống HVAC Chuẩn Kỹ Thuật Với Máy Đo Extech

Trong vận hành hệ thống HVAC, lưu lượng gió chính là yếu tố quyết định đến hiệu suất làm mát và chất lượng không khí trong tòa nhà. Một hệ thống không đủ gió sẽ gây bí bách, trong khi dư thừa gió lại dẫn đến lãng phí điện năng và tiếng ồn. Để tối ưu hóa chi phí và đảm bảo vận hành đúng thiết kế, việc nắm vững cách đo lưu lượng gió trong hệ thống HVAC là kỹ năng không thể thiếu của mọi kỹ thuật viên.

Bài viết này sẽ hướng dẫn bạn quy trình đo lường chuẩn xác bằng các thiết bị chuyên dụng từ Extech – thương hiệu hàng đầu về giải pháp đo lường môi trường hiện nay.

Tại sao cần đo lưu lượng gió trong hệ thống HVAC thường xuyên?

Việc nắm vững cách đo lưu lượng gió trong hệ thống HVAC và thực hiện kiểm tra định kỳ không chỉ là công việc bảo trì đơn thuần, mà còn quyết định đến sự ổn định của cả công trình.

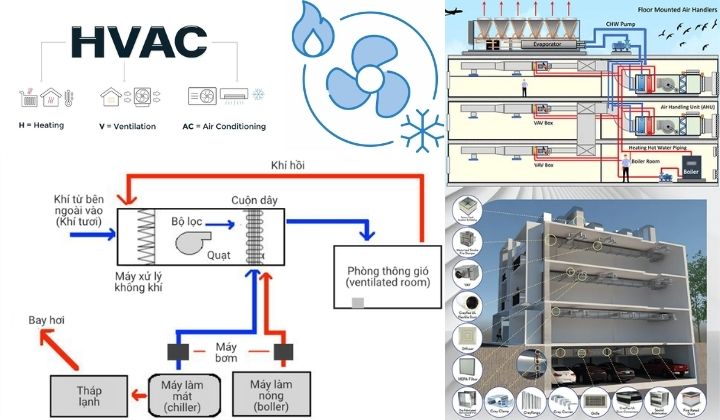

Cân bằng hệ thống và đảm bảo hiệu suất làm mát

Một hệ thống HVAC dù hiện đại đến đâu cũng sẽ không thể hoạt động hiệu quả nếu dòng khí không được phân phối đồng đều. Việc đo lưu lượng giúp kỹ thuật viên xác định xem lượng gió tươi (Fresh Air) cung cấp và lượng gió hồi (Return Air) có đạt đúng thông số thiết kế hay không. Nếu lưu lượng quá thấp, không gian sẽ bị bí bách; ngược lại, lưu lượng quá cao sẽ gây lãng phí năng lượng và tạo ra tiếng ồn khó chịu.

Tiết kiệm tối đa chi phí năng lượng

Hệ thống HVAC thường chiếm tới 40% – 60% tổng điện năng tiêu thụ của một tòa nhà. Khi dòng khí bị cản trở do lọc gió bẩn, cánh quạt hỏng hoặc rò rỉ đường ống, hệ thống phải gồng mình hoạt động công suất cao hơn để bù đắp. Bằng cách đo lưu lượng gió trong hệ thống HVAC thường xuyên, bạn có thể phát hiện sớm các điểm tắc nghẽn, từ đó tối ưu hóa công suất vận hành và giảm thiểu đáng kể hóa đơn tiền điện hàng tháng.

Bảo vệ chất lượng không khí trong nhà (IAQ)

Chất lượng không khí (Indoor Air Quality) liên quan trực tiếp đến sức khỏe và hiệu suất làm việc của con người. Việc đo lường đảm bảo hệ thống thông gió loại bỏ hiệu quả các chất ô nhiễm, bụi bẩn và CO2 ra khỏi phòng. Điều này đặc biệt quan trọng trong các môi trường nhạy cảm như bệnh viện, phòng sạch hoặc các văn phòng cao tầng kín gió.

Kéo dài tuổi thọ thiết bị

Khi lưu lượng gió không đạt chuẩn, các bộ phận như máy nén và dàn lạnh phải làm việc trong tình trạng quá tải, dễ dẫn đến hiện tượng đóng băng dàn hoặc cháy máy nén. Kiểm tra lưu lượng gió thường xuyên giúp bạn kiểm soát được “sức khỏe” của thiết bị, ngăn ngừa các hư hỏng nặng và giảm thiểu chi phí sửa chữa đột xuất.

Tuân thủ các tiêu chuẩn kỹ thuật khắt khe

Hiện nay, việc vận hành tòa nhà đòi hỏi phải tuân thủ các tiêu chuẩn quốc tế như ASHRAE 62.1 về thông gió. Biết cách đo lưu lượng gió trong hệ thống HVAC chuẩn xác sẽ giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm định an toàn, đảm bảo môi trường làm việc đạt chuẩn theo quy định của pháp luật.

Lời khuyên: Hãy lập kế hoạch đo lưu lượng định kỳ 3-6 tháng/lần để luôn làm chủ hiệu suất hệ thống HVAC của bạn.

Các thiết bị đo lưu lượng gió Extech chuyên dụng

Để thực hiện cách đo lưu lượng gió trong hệ thống HVAC một cách chính xác nhất, việc lựa chọn thiết bị phù hợp với vị trí và đặc điểm dòng khí là yếu tố quyết định. Thương hiệu Extech cung cấp hệ thống giải pháp đa dạng, đáp ứng mọi kịch bản đo lường từ miệng gió dân dụng đến đường ống công nghiệp.

Máy đo gió cánh quạt

Đây là dòng thiết bị phổ biến nhất, cực kỳ hiệu quả khi đo tại các cửa gió hoặc miệng gió có diện tích bề mặt lớn.

• Sản phẩm tiêu biểu: Extech AN100, Extech AN200.
• Đặc điểm: Cánh quạt lớn giúp lấy giá trị trung bình của dòng khí trên một tiết diện rộng. Các model này tích hợp sẵn tính năng tính toán lưu lượng khí (CFM/CMM) trực tiếp trên máy sau khi người dùng nhập diện tích mặt cắt ngang.
• Ứng dụng: Đo tại các Grilles, Registers trong hệ thống thông gió tòa nhà.

Máy đo gió dây nhiệt

Khi bạn cần thực hiện cách đo lưu lượng gió trong hệ thống HVAC tại những vị trí khó tiếp cận hoặc bên trong đường ống có vận tốc gió thấp, máy đo dây nhiệt là lựa chọn hàng đầu.

• Sản phẩm tiêu biểu: Extech AN300, Extech 407123.
• Đặc điểm: Đầu dò dạng thanh mảnh, thuôn dài giúp bạn dễ dàng luồn sâu vào bên trong ống gió qua các lỗ khoan nhỏ. Công nghệ dây nhiệt cho phép cảm biến những luồng khí cực nhẹ mà máy đo cánh quạt không thể ghi nhận được.
• Ứng dụng: Kiểm tra vận tốc gió trong ống dẫn khí, hệ thống khuếch tán khí.

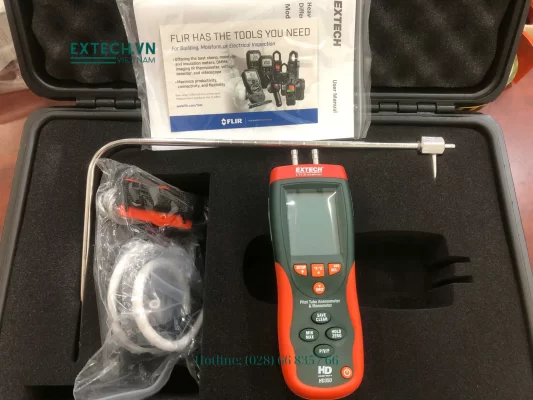

Máy đo áp suất vi sai & Ống Pitot

Với những hệ thống HVAC công nghiệp có dòng khí vận tốc rất lớn hoặc nhiệt độ cao, các loại cảm biến cánh quạt hay dây nhiệt có thể bị hỏng. Lúc này, bộ đôi máy đo áp suất vi sai và ống Pitot sẽ phát huy tác dụng.

• Sản phẩm tiêu biểu: Extech HD350.
• Đặc điểm: Sử dụng nguyên lý chênh lệch áp suất để tính toán vận tốc và lưu lượng gió. Ống Pitot bằng thép không gỉ cực kỳ bền bỉ, chịu được môi trường khắc nghiệt.
• Ứng dụng: Đo lưu lượng gió trong các đường ống khí thải, lò đốt hoặc hệ thống điều hòa công nghiệp công suất lớn.

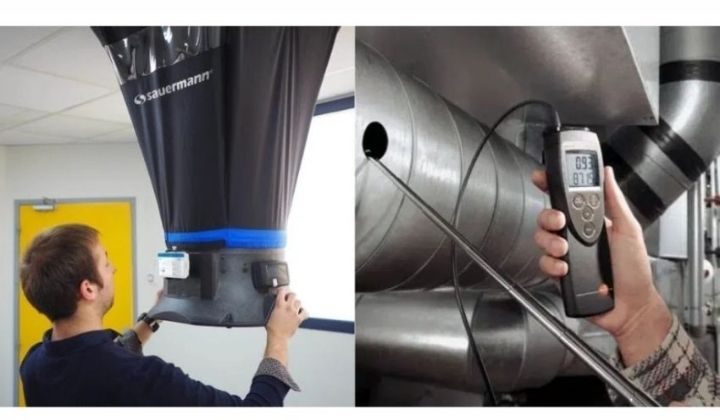

Phễu đo lưu lượng gió

Đây là phụ kiện hỗ trợ đắc lực cho các dòng máy đo gió cánh quạt của Extech để tăng độ chính xác khi đo tại các miệng gió khuếch tán.

• Ứng dụng: Phễu giúp gom toàn bộ luồng khí đi qua cảm biến, loại bỏ sai số do gió bị tán xạ ra xung quanh.

Xem thêm: Top 3 Máy Đo Tốc Độ Gió Extech Bán Chạy Nhất Hiện Nay

Hướng dẫn cách đo lưu lượng gió trong hệ thống HVAC chuẩn thực tế

Để có kết quả đo chính xác, kỹ thuật viên không chỉ cần một thiết bị tốt mà còn phải tuân thủ quy trình đo lường nghiêm ngặt. Dưới đây là hướng dẫn chi tiết cách đo lưu lượng gió trong hệ thống HVAC bằng máy đo Extech theo các bước chuẩn kỹ thuật:

Bước 1: Xác định vị trí đo

Vị trí đo quyết định đến 80% độ tin cậy của dữ liệu.

• Tại cửa gió (Grilles/Diffusers): Đặt cảm biến cách mặt lưới một khoảng nhỏ để tránh dòng khí xoáy cục bộ.
• Bên trong ống gió (Ductwork): Đây là vị trí lý tưởng nhất để xác định tổng lưu lượng. Bạn nên chọn đoạn ống thẳng, cách xa các đoạn cua (co), chữ T hoặc các thiết bị cản trở dòng khí (như damper, lọc gió) ít nhất 7,5 lần đường kính ống về phía thượng nguồn và 2,5 lần về phía hạ nguồn để đảm bảo dòng khí ổn định (Laminar flow).

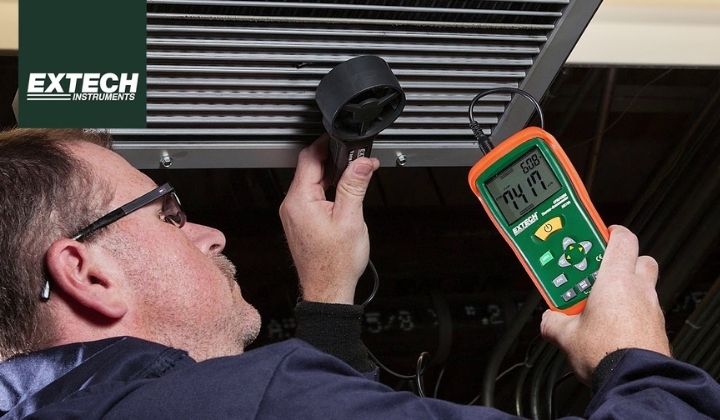

Bước 2: Thiết lập máy đo lưu lượng gió Extech

Trước khi tiến hành, hãy chuẩn bị máy đo (như Extech AN100 hoặc AN300) và thực hiện các cài đặt sau:

• Chọn đơn vị: Chuyển sang đơn vị đo vận tốc gió (m/s hoặc ft/min) và đơn vị lưu lượng (CFM hoặc CMM).
• Nhập thông số diện tích (A): Đây là bước quan trọng nhất trong cách đo lưu lượng gió trong hệ thống HVAC. Bạn cần tính diện tích mặt cắt ngang của ống gió hoặc miệng gió (A = Dài x Rộng) đối với ống chữ nhật, hoặc A = π x r² đối với ống tròn) và nhập vào máy. Khi đó, máy sẽ tự động tính lưu lượng dựa trên vận tốc đo được.

Bước 3: Thực hiện phép đo chuyên sâu

Dòng khí trong hệ thống HVAC thường không đều giữa tâm và thành ống. Để có con số chính xác nhất, bạn nên áp dụng các phương pháp sau:

• Phương pháp lưới: Chia mặt cắt ống gió thành nhiều ô vuông nhỏ bằng nhau. Đo vận tốc tại tâm của mỗi ô và lấy giá trị trung bình.
• Phương pháp quét: Đối với các miệng gió lớn, hãy di chuyển đầu dò máy đo Extech chậm rãi theo hình chữ Z khắp bề mặt miệng gió để máy ghi nhận dải vận tốc toàn diện.

Bước 4: Sử dụng tính năng AVG và lưu trữ kết quả

Áp suất và vận tốc gió luôn có sự dao động nhẹ. Hãy sử dụng tính năng AVG (Average) tích hợp trên máy đo Extech để máy tự động tính toán giá trị trung bình sau một khoảng thời gian (ví dụ 20 giây hoặc sau 10 điểm đo). Sau khi có kết quả ổn định, nhấn nút Hold để giữ giá trị hoặc lưu vào bộ nhớ máy để xuất báo cáo sau này.

Công thức tính lưu lượng gió thủ công

Trong một số trường hợp, bạn có thể sử dụng các dòng máy đo vận tốc gió cầm tay đơn giản không tích hợp sẵn tính năng tính toán lưu lượng tự động. Lúc này, việc nắm vững công thức tính toán thủ công là kỹ năng bắt buộc để thực hiện đúng cách đo lưu lượng gió trong hệ thống HVAC.

Công thức cơ bản

Lưu lượng gió được xác định dựa trên vận tốc gió trung bình đo được và diện tích mặt cắt ngang của vị trí đo (ống gió hoặc miệng gió). Công thức tổng quát như sau:

Q = V x A

• Q (Airflow): Lưu lượng gió. Đơn vị thường dùng là CFM (Cubic Feet per Minute) hoặc CMM (Cubic Meters per Minute).
• V (Velocity): Vận tốc gió trung bình đo được bằng máy đo Extech. Đơn vị là ft/min (nếu tính CFM) hoặc m/s (nếu tính CMM).
• A (Area): Diện tích mặt cắt ngang của ống dẫn khí hoặc cửa gió. Đơn vị là ft² hoặc m².

Cách tính diện tích (A) cho các loại ống gió phổ biến

Để áp dụng cách đo lưu lượng gió trong hệ thống HVAC chính xác, bạn cần tính diện tích mặt cắt A theo hình dạng đường ống:

– Đối với ống gió hình chữ nhật/hình vuông: A = Dài x Rộng.

– Đối với ống gió tròn: A = π x r² (với r là bán kính ống).

Lưu ý về quy đổi đơn vị

Sai sót trong quy đổi đơn vị là nguyên nhân hàng đầu dẫn đến các báo cáo kỹ thuật HVAC bị sai lệch. Hãy ghi nhớ các hệ số quy đổi nhanh sau:

• Nếu đo vận tốc bằng m/s và diện tích bằng m², kết quả lưu lượng sẽ là m³/s.
• Để đổi từ m³/s sang CMM (m³/phút): Nhân kết quả với 60.
• Để đổi từ CMM sang CFM: Nhân kết quả với 35.31.

Tại sao nên ưu tiên máy đo tích hợp sẵn công thức?

Mặc dù bạn có thể tính thủ công, nhưng việc sử dụng các dòng máy như Extech AN100 hay AN300 sẽ mang lại lợi thế lớn:

• Tiết kiệm thời gian: Không cần máy tính bỏ túi hay ghi chép phức tạp tại hiện trường.
• Giảm thiểu sai số: Máy tự động lấy giá trị vận tốc trung bình (AVG) nhiều điểm và nhân với diện tích đã nhập, loại bỏ lỗi tính toán con người.
• Báo cáo tức thì: Bạn có thể cho khách hàng xem ngay kết quả lưu lượng gió trên màn hình máy đo ngay sau khi thực hiện cách đo lưu lượng gió trong hệ thống HVAC.

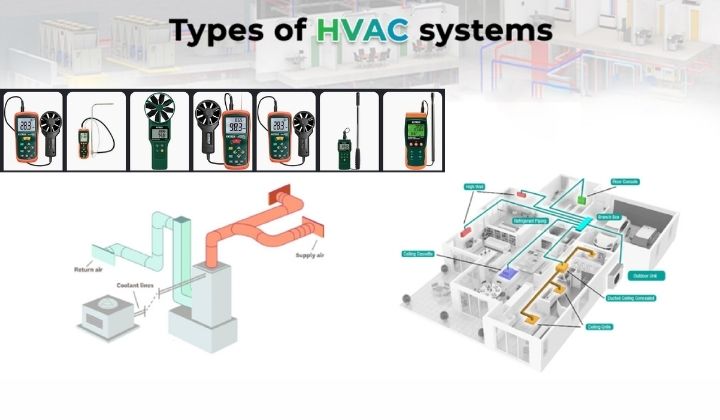

Những lưu ý quan trọng khi đo lưu lượng gió

Dù bạn đã nắm vững các bước trong cách đo lưu lượng gió trong hệ thống HVAC, nhưng nếu bỏ qua những chi tiết kỹ thuật dưới đây, kết quả đo có thể sai lệch lên đến 30-50%. Để đảm bảo dữ liệu thu được là đáng tin cậy nhất, kỹ thuật viên cần đặc biệt lưu tâm:

Hướng đặt đầu dò cảm biến

Đối với các dòng máy đo gió cánh quạt của Extech, hướng của luồng khí đi qua cánh quạt là cực kỳ quan trọng.

Lưu ý: Luôn đặt mặt trước của cánh quạt vuông góc với dòng khí. Nếu đặt nghiêng một góc dù chỉ 10-15 độ, vận tốc đo được sẽ thấp hơn thực tế rất nhiều. Một số model máy đo gió Extech có dấu mũi tên trên đầu dò, hãy đảm bảo mũi tên này trùng với chiều chuyển động của gió.

Ảnh hưởng của mật độ không khí

Lưu lượng gió thực tế (Actual CFM) có thể thay đổi tùy thuộc vào nhiệt độ và độ cao (áp suất khí quyển).

Lưu ý: Khi thực hiện cách đo lưu lượng gió trong hệ thống HVAC ở môi trường có nhiệt độ quá cao hoặc quá thấp, bạn nên sử dụng các dòng máy đo tích hợp cảm biến nhiệt độ như Extech AN100. Nếu nhiệt độ không khí khác xa mức tiêu chuẩn (21°C), bạn cần áp dụng hệ số hiệu chỉnh mật độ để có kết quả lưu lượng chuẩn xác nhất.

Kiểm soát dòng xoáy

Dòng khí bên trong ống gió không phải lúc nào cũng di chuyển theo một đường thẳng mượt mà. Tại các vị trí gần co ống, quạt thổi hoặc các nhánh rẽ, dòng khí thường bị xoáy và hỗn loạn.

Lưu ý: Tuyệt đối tránh đo tại những điểm này. Nếu bắt buộc phải đo trong điều kiện dòng khí không ổn định, hãy sử dụng tính năng Average (Trung bình) của máy Extech và lấy nhiều điểm đo hơn bình thường để giảm thiểu sai số.

Độ sạch của cảm biến

Đặc biệt đối với máy đo gió dây nhiệt (Hot Wire), bộ phận cảm biến cực kỳ nhạy cảm và mỏng manh.

Lưu ý: Bụi bẩn hoặc dầu mỡ bám vào dây nhiệt sẽ làm thay đổi khả năng tản nhiệt, dẫn đến sai số nghiêm trọng. Sau khi thực hiện cách đo lưu lượng gió trong hệ thống HVAC tại các môi trường nhiều bụi (như xưởng sản xuất), hãy kiểm tra và vệ sinh nhẹ nhàng đầu dò theo hướng dẫn của nhà sản xuất.

Hiểu rõ cách đo lưu lượng gió trong hệ thống HVAC không chỉ giúp bạn làm chủ hiệu suất thiết bị mà còn bảo vệ uy tín của nhà thầu thông qua các báo cáo kỹ thuật minh bạch. Việc đầu tư một chiếc máy đo gió Extech chất lượng là giải pháp kinh tế lâu dài, giúp phát hiện sớm các rủi ro và tối ưu hóa chi phí vận hành cho doanh nghiệp.

Nếu bạn đang tìm kiếm thiết bị đo lưu lượng gió phù hợp nhất cho dự án của mình, hãy liên hệ ngay với Extech Việt Nam để nhận báo giá ưu đãi ngay hôm nay!
