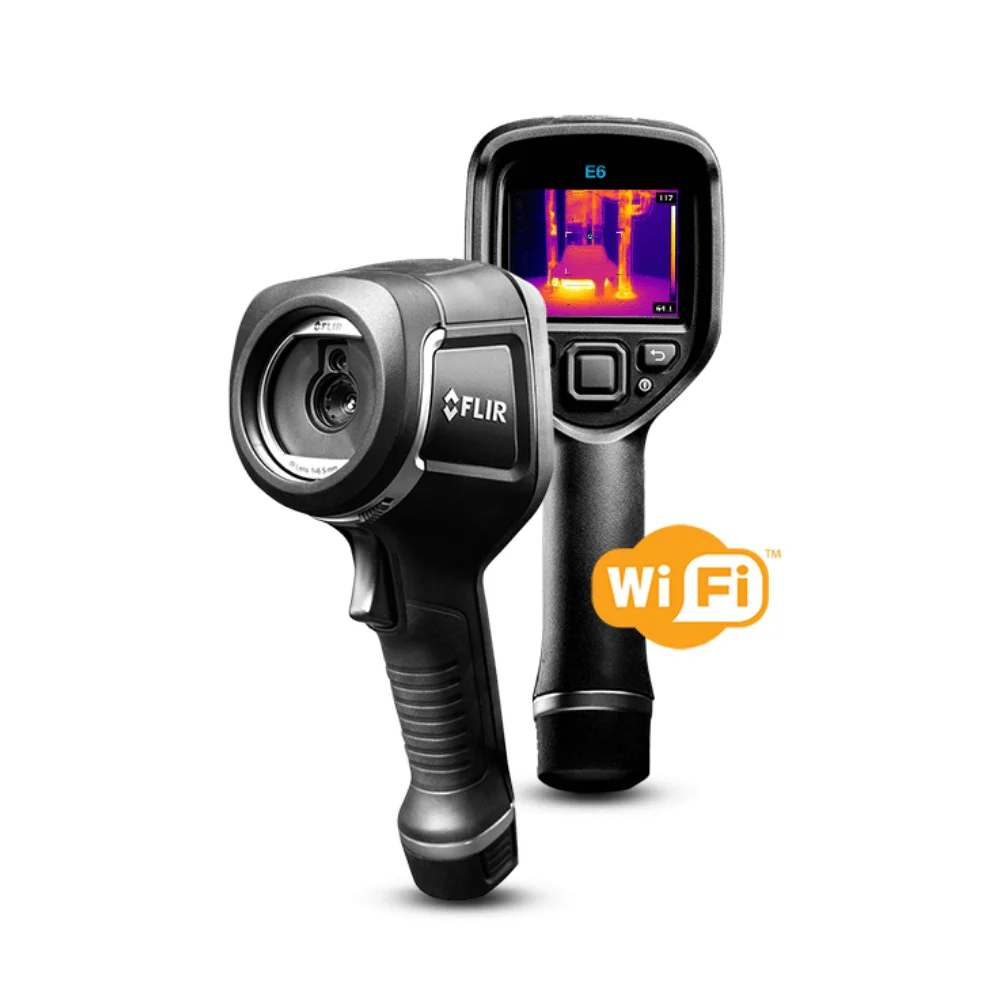

Camera chụp ảnh nhiệt FLIR E6-XT

Camera chụp ảnh nhiệt FLIR E6-XT là công cụ xử lý sự cố hiệu quả cho điện và cơ khí. Tìm vấn đề ẩn và kiểm tra nhiệt chính xác nhờ độ phân giải 240×180 pixel cùng tính năng nâng cao hình ảnh MSX.

Giới thiệu camera chụp ảnh nhiệt FLIR E6-XT

FLIR E6-XT là camera nhiệt cầm tay hiệu suất cao, được thiết kế cho các công việc kiểm tra chuyên sâu trong môi trường công nghiệp. Với độ phân giải 240 × 180 pixel và độ nhạy nhiệt vượt trội, thiết bị giúp phát hiện nhanh các bất thường nhiệt, ngay cả những chênh lệch nhiệt độ rất nhỏ.

Lý do nên chọn sản phẩm

• Độ phân giải cao hơn rõ rệt so với dòng E4, E5
• Độ nhạy nhiệt tốt, phát hiện sớm lỗi tiềm ẩn
• Dải đo nhiệt độ rộng, phù hợp nhiều ứng dụng
• Công nghệ MSX® tăng chi tiết hình ảnh
• Có WiFi, thuận tiện lưu trữ và chia sẻ dữ liệu

Tính năng chính

• Độ phân giải hồng ngoại: 240 × 180 pixel
• Độ nhạy nhiệt (NETD): <60 mK
• Độ chính xác: ±2°C hoặc ±2% giá trị đo
• Dải đo nhiệt độ: –20°C đến 550°C (chia 2 thang đo)
• Tần số hình ảnh: 9 Hz
• Màn hình hiển thị: LCD màu 3.0 inch, 320 × 240 pixel

Đặc điểm nổi bật

• Góc nhìn (FOV): 45° × 34°
• Cảm biến: Uncooled microbolometer
• Khoảng cách lấy nét tối thiểu: 0.5 m
• Lấy nét cố định (focus free)
• Công nghệ MSX®: tăng cường chi tiết ảnh nhiệt bằng hình ảnh thực
• Chế độ ảnh:
  • Ảnh nhiệt
  • Thermal MSX®
  • Picture-in-Picture
  • Thermal blending
  • Camera ảnh thường
• Độ phân giải không gian (IFOV): 3.4 mrad
• Bảng màu: Đen–trắng, Iron, Rainbow

Thông số kỹ thuật

Ảnh nhiệt & Quang học

Hạng mục	Thông số
Độ phân giải ảnh nhiệt (IR Resolution)	240 × 180 pixel
Độ nhạy nhiệt (NETD)	<0.06°C / <60 mK
Độ chính xác đo	±2°C hoặc ±2% giá trị đo
Điều kiện độ chính xác	Nhiệt độ môi trường 10–35°C, vật đo >0°C
Trường nhìn (FOV)	45° × 34°
Dải phổ hồng ngoại	7.5 – 13 µm
Loại cảm biến	Microbolometer không làm mát
Tần số làm tươi ảnh	9 Hz
Lấy nét	Cố định (Focus free)
Khoảng cách lấy nét tối thiểu	0.5 m
Độ phân giải không gian (IFOV)	3.4 mrad
Khẩu độ (f-number)	f/1.5

Chế độ hình ảnh & hiển thị

Hạng mục	Thông số
Chế độ ảnh	Ảnh nhiệt, Thermal MSX, Picture-in-Picture, Thermal Blending, Camera thường
MSX (Multi Spectral Dynamic Imaging)	Tăng cường chi tiết ảnh nhiệt bằng ảnh thường
Picture-in-Picture	Chèn vùng ảnh nhiệt lên ảnh thường
Bảng màu	Đen-trắng, Iron, Rainbow
Màn hình hiển thị	LCD màu 3.0”, độ phân giải 320 × 240

Đo lường & Phân tích

Hạng mục	Thông số
Dải nhiệt độ đo	–20°C đến 550°C (chia 2 dải đo)
Isotherm	Cảnh báo trên ngưỡng / dưới ngưỡng
Điểm đo (Spot Meter)	Điểm trung tâm; vùng đo có min / max
Bù nhiệt phản xạ	Tự động (theo nhiệt độ phản xạ nhập vào)
Thiết lập hệ thống	Đơn vị đo, ngôn ngữ, ngày & giờ

Giao tiếp & Lưu trữ dữ liệu

Hạng mục	Thông số
Định dạng file	JPEG tiêu chuẩn, kèm dữ liệu đo 14-bit
Giao tiếp	USB Micro (truyền dữ liệu PC & Mac)
Wi-Fi	802.11 b/g/n (2.4 & 5 GHz), công suất tối đa 15 dBm
Nguồn AC	Adapter 90–260 VAC, đầu ra 5 VDC

Nguồn & Môi trường

Hạng mục	Thông số
Hệ thống sạc	Sạc pin trong máy hoặc bằng bộ sạc rời
Thời gian sạc	2.5 giờ đạt 90% (trong máy) / 2 giờ (bộ sạc)
Quản lý nguồn	Tự động tắt
Nhiệt độ làm việc	–15°C đến 50°C
Nhiệt độ lưu trữ	–40°C đến 70°C
Độ ẩm	95% RH (IEC 60068-2-30)
Chống sốc	25 g (IEC 60068-2-27)
Chống rung	2 g (IEC 60068-2-6)

Kích thước – Trọng lượng – Chứng nhận

Hạng mục	Thông số
Kích thước máy	244 × 95 × 140 mm
Trọng lượng (gồm pin)	0.575 kg
Chứng nhận	UL, CSA, CE, PSE, CCC
Kích thước đóng gói	385 × 165 × 315 mm

Ứng dụng sản phẩm

• Kiểm tra hệ thống điện công nghiệp
• Phát hiện điểm nóng trong tủ điện, trạm biến áp
• Bảo trì cơ khí, mô-tơ, ổ trục
• Kiểm tra hệ thống HVAC
• Ứng dụng trong nhà máy, xưởng sản xuất

Phụ kiện sản phẩm

• Camera chụp ảnh nhiệt FLIR E6-XT
• Pin sạc Li-ion (lắp sẵn trong máy)
• Cáp USB
• Bộ sạc nguồn (EU, UK, US, AU)
• Hộp đựng cứng
• Tài liệu hướng dẫn sử dụng

Hướng dẫn sử dụng & lưu ý khi đo – Camera chụp ảnh nhiệt FLIR E6-XT

Camera chụp ảnh nhiệt FLIR E6-XT là thiết bị đo nhiệt độ không tiếp xúc bằng công nghệ hồng ngoại, cho phép hiển thị trực quan phân bố nhiệt bề mặt thông qua hình ảnh nhiệt kết hợp MSX®. Nhờ khả năng đo nhanh, chính xác và không cần tiếp xúc trực tiếp, thiết bị được ứng dụng rộng rãi trong kiểm tra điện, cơ khí, HVAC, xây dựng và bảo trì công nghiệp.

Để đảm bảo hình ảnh nhiệt phản ánh đúng thực trạng và hạn chế sai số trong quá trình đo, người dùng cần tuân thủ các bước kiểm tra và sử dụng sau.

Quy trình kiểm tra máy trước khi đo

Trước mỗi ca làm việc, việc kiểm tra tình trạng tổng thể của FLIR E6-XT giúp đảm bảo cảm biến hồng ngoại hoạt động ổn định và kết quả đo có độ tin cậy cao.

Bước 1: Kiểm tra ngoại quan thiết bị

• Với máy mới:
  • Kiểm tra ống kính hồng ngoại không trầy xước, không bám bụi hoặc dấu vân tay.
  • Màn hình hiển thị rõ nét, không sọc, không điểm chết.
• Với máy đã sử dụng:
  • Quan sát kỹ ống kính xem có dấu hiệu mờ, đọng hơi ẩm hoặc trầy nhẹ không.
  • Kiểm tra thân máy, nút bấm và tay cầm có bị lỏng hoặc nứt vỡ do va đập

Bước 2: Khởi động máy và kiểm tra trạng thái hoạt động

• Bật nguồn và chờ máy khởi động hoàn toàn (khoảng 30–60 giây).
• Quan sát giao diện hiển thị, đảm bảo:
  • Hình ảnh nhiệt hiển thị mượt, không bị nhiễu hạt bất thường.
  • Thang màu nhiệt (color palette) hiển thị đầy đủ.
• Kiểm tra dung lượng pin, đảm bảo pin đủ cho toàn bộ quá trình đo.

Bước 3: Thiết lập thông số đo phù hợp

Trước khi đo, cần thiết lập đúng các thông số ảnh hưởng trực tiếp đến kết quả:

• Hệ số phát xạ (Emissivity):
  • Kim loại sơn, vật liệu xây dựng: ~0.90–0.95
  • Kim loại bóng, bề mặt phản xạ cao: cần điều chỉnh hoặc xử lý bề mặt
• Khoảng cách đo: Giữ khoảng cách phù hợp theo khuyến nghị của FLIR để đảm bảo độ phân giải nhiệt.
• Nhiệt độ môi trường: Không đo ngay khi máy vừa chuyển từ môi trường nóng sang lạnh hoặc ngược lại.

Bước 4: Tiến hành đo và ghi nhận hình ảnh

• Giữ máy chắc tay, hạn chế rung lắc khi chụp.
• Đưa camera vuông góc với bề mặt cần đo để giảm sai số do phản xạ nhiệt.
• Không đo xuyên qua kính, nhựa trong hoặc bề mặt phản quang vì camera chỉ đo nhiệt bề mặt, không đo xuyên vật liệu.
• Quan sát điểm nóng – lạnh (hot spot / cold spot) trên ảnh nhiệt để đánh giá nhanh bất thường.

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

FLIR E6-XT là thiết bị điện tử đo nhiệt độ hồng ngoại, vì vậy cần kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác lâu dài.

• Với môi trường sử dụng thông thường (bảo trì điện, kiểm tra tòa nhà, HVAC): Hiệu chuẩn 12 tháng/lần
• Với môi trường khắc nghiệt (nhà máy, ngoài trời, nhiệt độ cao, bụi nhiều): Hiệu chuẩn 6–12 tháng/lần

Ngoài ra, người dùng nên:

• So sánh nhanh kết quả đo với một nguồn nhiệt chuẩn hoặc bề mặt có nhiệt độ ổn định để phát hiện sai lệch sớm.
• Không tự ý tháo rời máy hoặc can thiệp vào cụm cảm biến hồng ngoại.

Lỗi thường gặp khi sử dụng FLIR E6-XT và cách khắc phục

Hiện tượng	Nguyên nhân có thể	Cách xử lý
Hình ảnh nhiệt mờ, thiếu chi tiết	Ống kính bẩn hoặc đọng hơi ẩm	Lau nhẹ bằng khăn chuyên dụng, để máy nơi khô ráo
Nhiệt độ hiển thị không đúng	Cài sai hệ số phát xạ	Điều chỉnh emissivity phù hợp vật liệu
Ảnh nhiệt bị nhiễu	Máy chưa ổn định nhiệt	Chờ 5–10 phút sau khi bật máy rồi đo
Kết quả thay đổi liên tục	Khoảng cách đo không ổn định	Giữ khoảng cách cố định khi chụp
Không bật được máy	Pin yếu hoặc pin chai	Sạc đầy pin hoặc kiểm tra pin
Không phát hiện điểm nóng	Góc đo không phù hợp	Điều chỉnh góc chụp vuông góc bề mặt

So sánh sản phẩm cùng phân khúc giá

Tiêu chí	FLIR E6-XT	Hikmicro B20	Testo 865	UNI-T UTi260B
Độ phân giải ảnh nhiệt	240 × 180	256 × 192	160 × 120	256 × 192
Công nghệ xử lý ảnh	MSX (chồng ảnh thật + ảnh nhiệt)	SuperIR	IFOV cải thiện	Super Resolution
Dải đo nhiệt độ	−20 → 550 °C	−20 → 550 °C	−20 → 280 °C	−20 → 550 °C
Độ nhạy nhiệt (NETD)	≤ 0.06 °C	≤ 0.04 °C	≤ 0.12 °C	≤ 0.05 °C
Màn hình	3.5” LCD	3.2” LCD	2.8” LCD	3.5” LCD
Định dạng ảnh	JPG (kèm dữ liệu nhiệt)	JPG	JPG	JPG
Phân tích trên máy	Điểm nóng/lạnh, vùng đo, cảnh báo	Điểm, vùng	Điểm, vùng	Điểm, vùng
Đối tượng sử dụng chính	Điện – cơ – bảo trì – công nghiệp	Điện, HVAC	HVAC, kiểm tra tòa nhà	Bảo trì, kỹ thuật phổ thông

Phân tích Chi phí / Lợi ích (Value Analysis)

1. Hình ảnh dễ đọc – chẩn đoán nhanh

• Công nghệ MSX độc quyền của FLIR giúp ảnh nhiệt “có viền”, nhìn rõ bu-lông, dây điện, linh kiện → rút ngắn thời gian phán đoán lỗi.
• Rất có lợi cho bảo trì điện, cơ khí, tủ điện, động cơ, ổ trục.

2. Độ phân giải & dải nhiệt cân bằng

• 240×180 đủ chi tiết cho hầu hết công việc thực tế (không chỉ xem “nóng – lạnh”).
• Dải đo tới 550 °C → dùng tốt cho:
  • Tủ điện
  • Lò, thiết bị gia nhiệt
  • Cơ khí – công nghiệp nặng

3. Độ bền & tính ổn định cao

• FLIR nổi tiếng về độ ổn định cảm biến lâu dài, ít trôi số sau nhiều năm sử dụng.
• Phù hợp đội bảo trì, nhà máy, kỹ thuật viên dùng thường xuyên.

4. Phần mềm & hệ sinh thái mạnh

• Ảnh lưu kèm dữ liệu nhiệt → dễ làm báo cáo, phân tích sau đo.
• Phù hợp cho công việc báo cáo kỹ thuật, nghiệm thu, bảo trì định kỳ.

Nên mua camera chụp ảnh nhiệt FLIR E6-XT ở đâu uy tín?

Camera chụp ảnh nhiệt FLIR E6-XT là thiết bị được nhiều kỹ sư điện, đơn vị bảo trì và kiểm tra công trình lựa chọn nhờ khả năng phát hiện điểm nóng nhanh, hình ảnh rõ ràng và thao tác dễ sử dụng. Tuy nhiên, để đảm bảo độ chính xác đo, nguồn gốc sản phẩm và hỗ trợ lâu dài, việc chọn đúng nhà cung cấp uy tín là yếu tố không thể bỏ qua.

Tại Extech.vn, FLIR E6-XT được phân phối chính hãng, phù hợp cho các nhu cầu kiểm tra hệ thống điện, cơ điện, HVAC, bảo trì tòa nhà và nhà xưởng.

Khi mua camera chụp ảnh nhiệt FLIR E6-XT tại Extech.vn, khách hàng được cam kết:

• Sản phẩm chính hãng 100%, nhập khẩu chính ngạch
• Đầy đủ CO/CQ, đáp ứng hồ sơ nghiệm thu – đấu thầu
• Giá bán cạnh tranh, tối ưu chi phí cho kỹ sư và doanh nghiệp
• Tư vấn đúng nhu cầu, không bán dư tính năng không cần thiết
• Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

FAQ – Các câu hỏi thường gặp về camera chụp ảnh nhiệt FLIR E6-XT

1. FLIR E6-XT có dùng được cho kỹ sư bảo trì định kỳ không?
   Có. Đây là model được nhiều kỹ sư bảo trì lựa chọn nhờ thao tác đơn giản, tốc độ bắt ảnh nhanh và khả năng phát hiện điểm bất thường trước khi xảy ra sự cố.
2. Camera FLIR E6-XT có xuất báo cáo kỹ thuật không?
   Có. Thiết bị hỗ trợ xuất ảnh nhiệt và phân tích trên phần mềm FLIR Tools, phù hợp cho lập báo cáo bảo trì, nghiệm thu và hồ sơ kỹ thuật nội bộ.
3. So với các dòng FLIR cơ bản, E6-XT có điểm gì nổi bật?
   FLIR E6-XT nổi bật ở độ phân giải ảnh nhiệt cao hơn, tích hợp công nghệ MSX giúp hình ảnh rõ chi tiết, dễ xác định chính xác vị trí điểm nóng.
