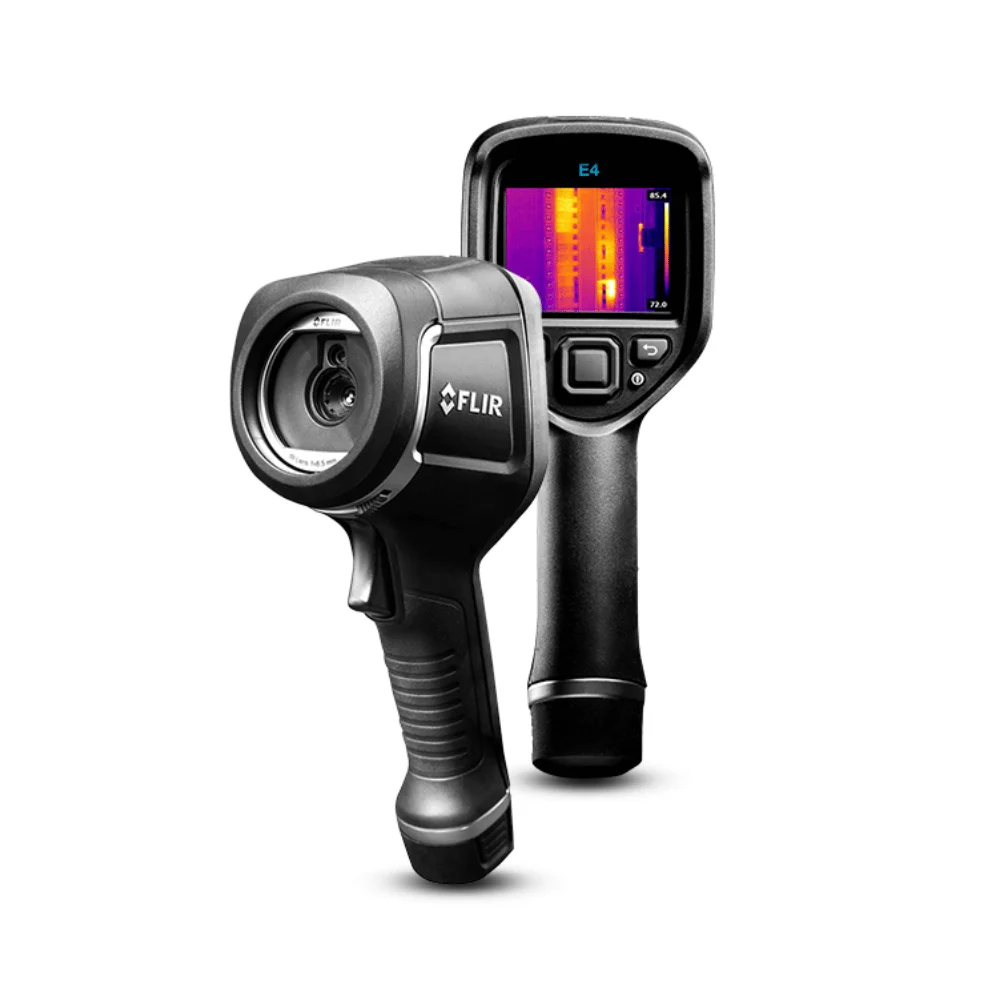

Camera Hồng Ngoại FLIR E4 WiFi

Giới thiệu Camera Hồng Ngoại FLIR E4 WiFi

FLIR E4 WiFi là camera hồng ngoại cầm tay thuộc dòng FLIR cấp đầu vào, được thiết kế để hỗ trợ kỹ thuật viên nhanh chóng phát hiện các vấn đề nhiệt trong hệ thống điện, cơ khí và công trình xây dựng. Với khả năng chụp ảnh nhiệt độ công nghệ MSX®, thiết bị giúp hiển thị các chi tiết bề mặt, hỗ trợ dự đoán chính xác và trực quan ngay tại trường hiện tại.

Lý do nên chọn sản phẩm

• Công nghệ MSX® giúp hiển thị hình ảnh sắc nét, dễ phân tích
• Tích hợp WiFi thuận tiện cho việc truyền tải và quản lý dữ liệu
• Sử dụng dễ dàng, không cần chỉnh sửa nét (không cần lấy nét)
• Độ bền cao, phù hợp môi trường công nghiệp
• Thương hiệu FLIR uy tín toàn cầu trong lĩnh vực đo nhiệt

Tính năng chính

• Độ phân giải nhiệt độ ảnh: 80 × 60 pixel
• Độ nhạy nhiệt (NETD): < 0,15°C / < 150 mK
• Nhiệt độ đo: -20°C đến 250°C
• Độ chính xác: ±2°C hoặc ±2% Giá trị đo
• Trường nhìn (FOV): 45° × 34°
• Tần số quét hình ảnh: 9 Hz
• Các chế độ hiển thị: Ảnh nhiệt, MSX®, Picture-in-Picture, Thermal Blending, camera normal

Điểm đặc biệt

• Công nghệ MSX® tăng cường chi tiết hình ảnh bằng cách chồng đường nét từ ảnh camera thường lên ảnh nhiệt
• Màn hình LCD màu 3.0 inch, độ phân giải 320 × 240 pixel
• Không cần phải làm rõ, thao tác nhanh và đơn giản
• Hỗ trợ nhiều bảng màu: đen trắng, sắt (sắt), cầu vồng (cầu vồng)
• Lưu ảnh JPEG định dạng kèm theo dữ liệu đo nhiệt độ 14-bit

Thông số âm

Hạng	Thông số
Độ phân giải nhiệt độ ảnh (Độ phân giải IR)	80 × 60 pixel
Độ nhạy cảm (NETD)	< 0,15°C / < 150 mK
Độ chính xác	±2°C hoặc ±2% Giá trị đo (môi trường 10–35°C, vật đo >0°C)
Trường nhìn (FOV)	45° × 34°
Chế độ hình ảnh	Ảnh nhiệt, Thermal MSX®, Picture-in-Picture, Thermal Blending, Camera thường
Màn hình hiển thị	LCD màu 3.0″, độ phân giải 320 × 240
Bảng màu nhiệt	Trắng-đen, Sắt, Cầu vồng
đầu dò	Microbolometer không làm mát
Khẩu độ (số f)	f/1.5
mười nét	Không cần lấy nét (Không lấy nét)
Tần số quét ảnh	9 Hz
Cách thu thập tối thiểu khoảng cách	0,5 m
Công nghệ MSX	Tăng cường ảnh nhiệt bằng chi tiết từ camera thường
Độ phân giải không gian (IFOV)	10,3 mrad
x phổ hồng ngoại	7,5 – 13 µm
nhiệt độ	-20°C đến 250°C
Kích hoạt phản xạ nhiệt độ	Auto (dựa trên nhiệt độ phản hồi đầu vào xạ trị)
Thiết lập hệ thống	Đơn vị đo, ngôn ngữ, ngày & giờ
Máy kích thước (D × R × C)	244 × 95 × 140 mm
Khối quăn (kèm pin)	0,575 kg
Định dạng tệp	Tiêu chuẩn JPEG, kèm theo dữ liệu đo 14-bit
Kết nối dữ liệu	USB Micro (PC & Mac)
Wi-Fi	Không
Nguồn AC	Bộ chuyển đổi 90–260 VAC → 5 VDC
thu nhập từ tiền	sạc pin trong máy hoặc sạc trái
Thời gian sạc	2.5 giờ đạt 90% (trong máy) / 2 giờ (bộ sạc rời)
quản lý nguồn	Tự động tắt
Nhiệt độ làm việc	-15°C đến 50°C
Nhiệt độ lưu trữ	-40°C đến 70°C
Độ ẩm được	Độ ẩm tương đối 95% (theo tiêu chuẩn IEC 60068-2-30)
Đò	25 g
rung	2 g
катал …	UL, CSA, CE, PSE, CCC
Bộ phụ kiện đi kèm	Camera, giá trị, pin, cáp USB, bộ sạc tối đa, tài liệu

ứng dụng sản phẩm

• Kiểm tra hệ thống điện và tủ
• Phát hiện quá trình xử lý nhiệt trong mô-tơ, ổ trục, thiết bị cơ khí
• Kiểm tra nhiệt độ và thoát nhiệt độ trong quy trình
• Ứng dụng trong bảo trì, bảo dưỡng và kiểm tra toàn thiết bị

Phụ kiện hàng hóa

• Camera hồng ngoại FLIR E4 WiFi
• Hộp cứng chuyên dụng
• Hợp nhất pin tích hợp trong máy
• Cáp USB
• Bộ sạc và bộ chuyển đổi (EU, UK, US, AU)
• Sử dụng hướng dẫn tài liệu

Hướng dẫn sử dụng & lưu ý khi đo – Camera hồng ngoại FLIR E4 WiFi

Camera hồng ngoại FLIR E4 WiFi là thiết bị đo và phân tích nhiệt độ bề mặt bằng công nghệ ảnh nhiệt hồng ngoại, cho phép người dùng quan sát trực quan sự phân nhiệt thông qua hình ảnh màu. Thiết bị được ứng dụng rộng rãi trong kiểm tra điện, cơ khí, HVAC, xây dựng và bảo trì công nghiệp.

Để đảm bảo kết quả đo chính xác, hãy xác định hình ảnh rõ ràng và kéo dài tuổi thọ thiết bị, người dùng cần bổ sung đúng quy trình sử dụng và lưu ý quan trọng bên dưới.

Quy trình kiểm tra máy trước khi đo

Trước mỗi thước đo, việc kiểm tra camera trạng thái nhanh giúp hạn chế sai số và phát hiện sớm các lỗi có thể ảnh hưởng đến phân tích kết quả.

Bước 1: Kiểm tra tổng thể thiết bị

• Với máy mới, đảm bảo:

  • Ống kính hồng ngoại sạch, không bị trầy xước.
  • Màn hình hiển thị rõ ràng, không có điểm chết hoặc màu sắc bất ngờ.
  • Ghim đã được sạc đầy trước lần sử dụng đầu tiên.
• Với máy đã được sử dụng, cần:
  • Kiểm tra kính ống kính có bụi, hơi ẩm hay không.
  • Kích hoạt máy tính và quan sát hình ảnh nhiệt xem có hiện tượng nhiễu, loang màu hoặc treo hình ảnh.

Bước 2: Kiểm tra cơ sở cài đặt

• Xác nhận mức nhiệt độ phù hợp với đối tượng đo.
• Kiểm tra hệ thống phát xạ (Độ phát xạ) đã được thiết lập chính xác theo vật liệu bề mặt (kim loại, nhựa, tường, gỗ…).
• Đảm bảo chế độ hiển thị nhiệt độ ảnh và ảnh thông thường (MSX) hoạt động ổn định.

Quy trình sử dụng FLIR E4 WiFi khi thực hiện

Bước 3: Lựa chọn vị trí đo phù hợp

• Giữ khoảng cách đo khuyến nghị của FLIR để hiển thị hình ảnh rõ ràng.
• Tránh đo qua kính, nhựa trong hoặc mặt phản xạ cao vì sẽ gây sai số nhiệt.
• Không đo trực tiếp nguồn nhiệt quá cao vượt quá phạm vi đo của thiết bị.

Bước 4: Giữ máy ổn định và lấy nét

• Cầm chắc tay hoặc sử dụng chân máy khi cần đo chi tiết.
• Điều chỉnh vị trí cho vùng cần kiểm tra trong khung hình.
• Giữ camera ổn định vài giây để cảm biến hồng ngoại cân bằng nhiệt độ.

Bước 5: Quan sát và ghi kết quả

• Màu sắc trên ảnh nhiệt có thể hiện các khả năng khác nhau:
  • Màu nóng (đỏ, vàng): khu vực nhiệt độ cao.
  • Màu lạnh (xanh, tím): khu vực nhiệt độ thấp.
• Sử dụng điểm đo trung tâm để đọc giá trị chính xác của nhiệt độ.
• Có thể lưu ảnh trực tiếp vào máy hoặc truyền dữ liệu qua WiFi để phân tích trên máy tính/điện thoại.

Chu kỳ kiểm tra & khuyến nghị khuyến nghị

FLIR E4 WiFi là thiết bị điện tử có cảm biến hồng ngoại trừ độ nhạy cao, vì vậy cần được kiểm tra và ký hiệu định kỳ để duy trì độ chính xác lâu dài.

• Trong môi trường sử dụng thông tin thường xuyên (bảo đảm điện, HVAC, xây dựng): Hiệu chuẩn 12 tháng/lần.
• Trong môi trường khắc nghiệt (nhiệt độ cao, nhiều bụi, sử dụng liên tục): Tránh rút ngắn thời gian còn lại 6 tháng/lần.

Ngoài ra, trước mỗi ca đo quan trọng, user nên:

• Kích hoạt máy trước 5–10 phút để cảm nhận sự ổn định.
• So sánh kết quả nhanh chóng với một bề mặt nhiệt độ chuẩn nếu có điều kiện.

Lỗi thường gặp khi sử dụng và giải quyết

Hiện	Nguyên nhân có thể	Cách xử lý
Hình ảnh mờ, thiếu chi tiết	Ống kính hoặc khoảng đo không phù hợp	Lau sạch ống kính, điều chỉnh lại khoảng cách
Sai lệch hiển thị nhiệt độ	Sai hệ thống phát xạ hoặc đo mặt phản xạ	Cài đặt lại độ phát xạ, tránh đo bề mặt
Hình ảnh bị nhiễu, loang màu	Máy chủ chưa ổn định nhiệt độ hoặc môi trường thay đổi nhanh	Chờ máy ổn định 5–10 phút rồi đo lại
Máy không kết nối WiFi	Cấu hình mạng lỗi hoặc tín hiệu yếu	Kiểm tra lại cài đặt WiFi, khởi động lại thiết bị
Ghim nhanh hết	Pin chai hoặc sử dụng liên tục ở mức độ sáng cao

Bảo quản & bảo trì để tăng tuổi thọ thiết bị

Sau mỗi ca đo, người dùng nên tắt máy đúng cách và để camera tự nhiên trước khi lưu trữ. Ống kính hồng ngoại cần được lau sạch bằng khăn mềm chuyên dụng, tránh dùng tay chạm trực tiếp hoặc sử dụng dung dịch tẩy rửa gây xước bề mặt cảm biến.

Thiết bị nên được bảo quản trong túi chống sốc, đặt ở nơi khô ráo, tránh độ ẩm cao, bụi mịn và ánh nắng mặt trời trực tiếp. Không để camera gần nguồn nhiệt lớn hoặc môi trường có rung động. Định kỳ kiểm tra pin, sạc đúng bộ chính hãng và đưa ra khuyến nghị của các nhà sản xuất để duy trì độ chính xác và kéo dài tuổi thọ camera.

So sánh giá sản phẩm cùng phân khúc

tiêu chí	FLIR E4 WiFi	Testo 865	UNI-T UTi260B	HIKMICRO E01 / E02
Độ phân giải hồng ngoại	80 × 60 pixel	160 × 120 pixel	256 × 192 pixel	96 × 96 (E01) / 256 × 192 (E02)
nhiệt độ cao	−20 → 250 °C	−20 → 280 °C	−15 → 550 °C	−20 → 400 °C
Độ chính xác	±2 °C hoặc ±2%	±2 °C	±2 °C hoặc ±2%	±2 °C hoặc ±2%
Tính năng	MSX®, WiFi, ảnh nhiệt + ảnh thật	SuperResolution, giao diện đơn giản	Độ phân giải cao, Đo nhiệt độ cao	Giá rẻ, khởi động nhanh
Kết nối & chia	WiFi, USB	USB	USB	USB
Đối tượng sử dụng chính	Bảo trì điện, cơ khí, HVAC	Kỹ thuật xây dựng nhà	Công nghiệp, điện nặng	Khảo sát cơ bản, bảo trì

Phân tích Chi phí / Lợi ích

1. Lỗi được phát hiện dễ dàng nhờ công nghệ MSX®
   • MSX® giúp ảnh nhiệt hiển thị đường viền, chi tiết vật thể → xác định chính xác điểm nóng, điểm lạnh , đặc biệt hữu ích khi kiểm tra tủ điện, mối nối, động cơ, bảng mạch.
   • Với người mới dùng camera nhiệt, MSX® giúp đọc ảnh dễ dàng hơn rất nhiều nên camera chỉ hiển thị thị ảnh nhiệt tĩnh.
2. Độ ổn định và độ tin cậy cao
   • FLIR nổi tiếng về kỹ thuật xử lý ảnh nhiệt, hình ảnh ổn định, ít nhiễu.
   • Phù hợp sử dụng lâu dài trong bảo trì điện, HVAC, cơ khí mà không cần chỉnh sửa nhiều thông số.
3. Kết nối WiFi – làm việc linh hoạt
   • Truyền ảnh không dây sang điện thoại/máy tính bảng → tiện ích báo cáo nhanh chóng, trao đổi với kỹ thuật hoặc khách hàng.
   • Môi trường làm việc phù hợp, kiểm tra nhanh và gửi kết quả ngay.
4. Thiết kế rút gọn – thao tác một tay
   • Nhỏ gọn, bền bỉ, dễ cầm → phù hợp kỹ thuật viên chuyển nhiều, leo thăng, kiểm tra tủ điện.
   • Giao diện đơn giản, gần như “bật lên là đo”, không cần đào tạo phức tạp.

Nên mua camera hồng ngoại FLIR E4 WiFi ở đâu uy tín?

Camera hồng ngoại FLIR E4 WiFi là dòng máy ảnh nhiệt phổ biến, được nhiều kỹ sư điện – bảo trì – kiểm tra nhà lựa chọn nhờ khả năng phát hiện nhanh điểm bất thường bằng hình ảnh nhiệt trực quan. Tuy nhiên, để đảm bảo độ chính xác cao, nguồn rõ ràng và sử dụng lâu dài , việc chọn đúng đơn vị phân phối uy tín là yếu tố không thể bỏ qua.

Tại Extech.vn , FLIR E4 WiFi được phân phối chính hãng, phù hợp cho các nhu cầu kiểm tra điện, bảo trì thiết bị, kiểm tra hệ thống cơ điện và ứng dụng dân dụng – kỹ thuật.

Câu hỏi thường gặp về Camera hồng ngoại FLIR E4 WiFi

1. Camera hồng ngoại FLIR E4 WiFi phù hợp cho những công việc nào?

FLIR E4 WiFi phù hợp cho kiểm tra tủ điện, phát hiện điểm quá nhiệt, kiểm tra thiết bị cơ điện, hệ thống điều hòa, bảo trì nhà xưởng và các ứng dụng kiểm tra kỹ thuật cơ bản.

2. FLIR E4 WiFi có kết nối không dây được không?

Có. Máy tích hợp WiFi, giúp truyền tải ảnh nhiệt điện thoại hoặc máy tính bảng nhanh chóng, thuận tiện cho việc lưu trữ và báo cáo.

3. Mua FLIR E4 WiFi tại Extech.vn có được hướng dẫn sử dụng không?

Có. Khách hàng được hướng dẫn sử dụng cơ sở, cách đọc nhiệt độ ảnh và ứng dụng công việc mục tiêu chính xác.
