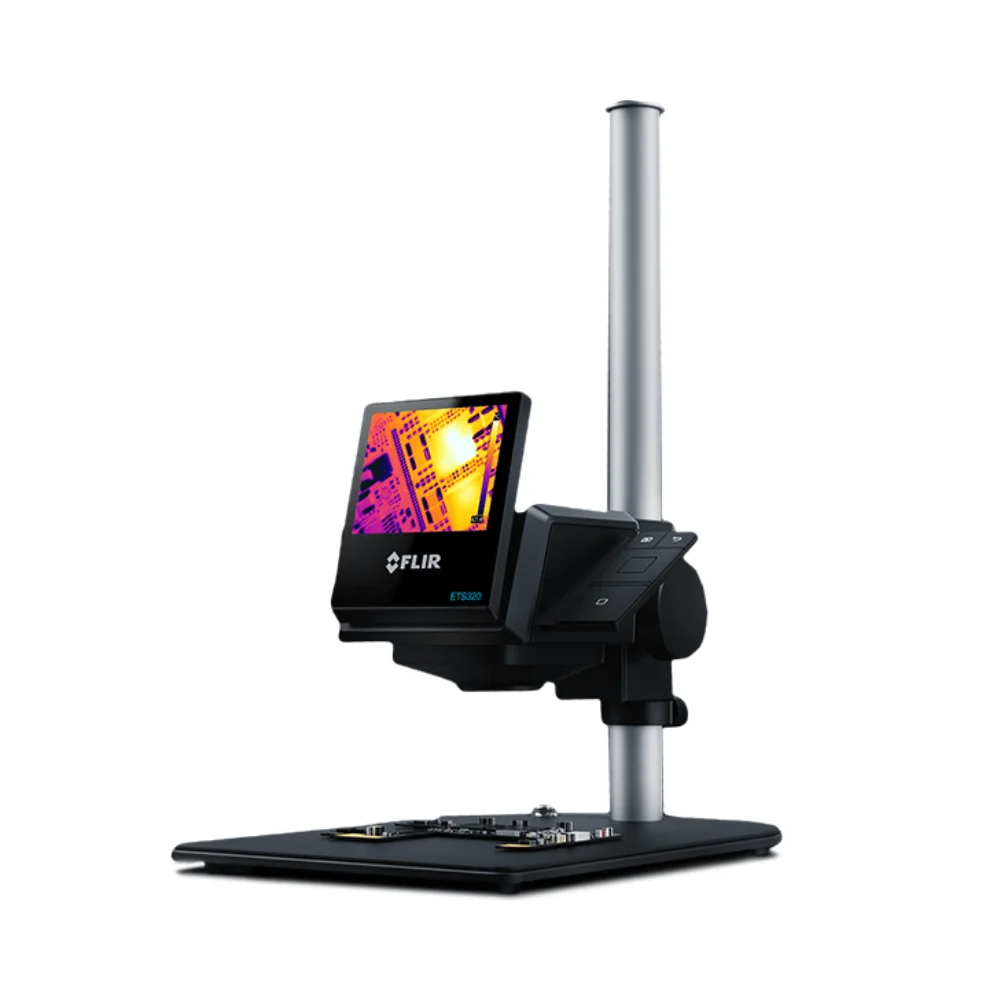

Camera nhiệt Flir ETS320

Giới thiệu về Camera nhiệt FLIR ETS320

Dù phục vụ mục đích kiểm tra sản phẩm hay nghiên cứu – phát triển, nhiệt độ luôn là thông số then chốt phản ánh trạng thái hoạt động và độ tin cậy của linh kiện điện tử. FLIR ETS320 là hệ thống đo nhiệt không tiếp xúc ứng dụng công nghệ camera hồng ngoại độ nhạy cao, được thiết kế chuyên biệt cho việc phân tích nhiệt bo mạch in (PCB) và linh kiện điện tử kích thước nhỏ trong quá trình vận hành.

Khác với các camera nhiệt cầm tay thông thường, FLIR ETS320 tích hợp sẵn giá đỡ cố định, cho phép đo rảnh tay (hands-free) với độ ổn định cao. Nhờ đó, người dùng có thể theo dõi phân bố nhiệt theo thời gian thực trong suốt quá trình thử nghiệm, đánh giá hiệu suất tản nhiệt, phát hiện điểm nóng cục bộ hoặc các hiện tượng bất thường mà không làm gián đoạn phép đo.

Với khả năng đo liên tục, không tiếp xúc và độ lặp lại cao, camera nhiệt FLIR ETS320 đặc biệt phù hợp cho phòng thí nghiệm điện – điện tử, trung tâm R&D, kiểm thử chất lượng và phân tích lỗi linh kiện. Giải pháp này giúp kỹ sư đưa ra đánh giá chính xác hơn về thiết kế mạch, từ đó tối ưu độ bền, hiệu suất và độ an toàn của sản phẩm điện tử.

Vì sao nên chọn Camera nhiệt FLIR ETS320?

• Thiết kế chuyên biệt cho giám sát tủ điện, tối ưu an toàn vận hành
• Đo và giám sát nhiệt liên tục, không phụ thuộc vào con người
• Phát hiện sớm sự cố, giảm chi phí bảo trì và thời gian dừng hệ thống
• Độ tin cậy cao từ thương hiệu FLIR Systems hàng đầu thế giới

Tính năng nổi bật

• Rút ngắn thời gian thử nghiệm: Camera có độ nhạy cao, phát hiện được sự thay đổi nhiệt độ rất nhỏ (< 0,06°C) và định lượng mức phát nhiệt lên đến 250°C.
• Nâng cao thiết kế sản phẩm: Cung cấp 76.800 điểm đo nhiệt không tiếp xúc, với độ chính xác ±3°C, giúp nhà nghiên cứu xác định điểm nóng (hot spot) mà không bị ảnh hưởng bởi tản nhiệt.
• Thiết kế tối ưu cho làm việc trên bàn thí nghiệm: Trang bị giá đỡ dạng kính hiển vi, dễ dàng thiết lập, cùng các tính năng được đơn giản hóa, giúp người dùng tập trung tối đa vào công việc nghiên cứu.

Đặc điểm nổi bật

• Màn hình LCD 3 inch lớn giúp quan sát chi tiết các linh kiện nhỏ
• Menu điều hướng đơn giản và dễ dàng kết nối với máy tính qua USB
• Độ phân giải máy ảnh nhiệt 320 x 240 pixel với hơn 76000 điểm đo nhiệt
• Công nghệ đo nhiệt độ không tiếp xúc giúp tránh hư hỏng bảng mạch
• Đo nhiệt độ lên đến 250 độ C với độ nhạy nhiệt cực cao
• Độ chính xác nhiệt độ cộng trừ 3 độ C giúp phát hiện các lỗi nhỏ nhất

Thông số kỹ thuật

Hệ thống ảnh nhiệt & Quang học

Thông số	Giá trị
Độ phân giải hồng ngoại (IR Resolution)	320 × 240 pixel (76.800 điểm ảnh)
Dải phổ	7,5 – 13,0 µm
Loại đầu dò	Microbolometer không làm mát
Khẩu độ ống kính (f-number)	f/1.5
Độ nhạy nhiệt (NETD)	< 60 mK
Trường nhìn (FOV)	45° × 34°
Khoảng cách lấy nét cố định	70 mm ± 10 mm
Tần số khung hình	9 Hz
Kích thước điểm đo tại tiêu cự tối thiểu	170 µm
Ống kính tùy chọn	Không
Ống kính macro / kính hiển vi	Không

Chế độ hiển thị & Truyền hình ảnh

Thông số	Giá trị
Truyền video IR không đo bức xạ	Video màu hóa không nén qua cổng USB
Truyền video IR đo bức xạ	Truyền dữ liệu đo đầy đủ về PC qua USB (FLIR Tools / Tools+)
Định dạng ảnh	JPEG đo bức xạ tiêu chuẩn, kèm dữ liệu đo 14-bit

Đo lường & Phân tích

Thông số	Giá trị
Độ chính xác đo	±3°C hoặc ±3% giá trị đo (nhiệt độ môi trường 10°C – 35°C)
Vùng đo	Vùng hộp với giá trị lớn nhất / nhỏ nhất (Max/Min)
Điểm đo	Điểm trung tâm
Hiệu chỉnh hệ số phát xạ	Điều chỉnh từ 0,1 đến 1,0
Bù nhiệt độ phản xạ	Tự động dựa trên nhiệt độ phản xạ nhập vào
Bảng hệ số phát xạ	Bảng vật liệu cài sẵn

Giao diện người dùng

Thông số	Giá trị
Màn hình hiển thị	LCD màu 3,0 inch, độ phân giải 320 × 240

Kết nối & Lưu trữ dữ liệu

Thông số	Giá trị
Giao tiếp	USB Micro – truyền dữ liệu hai chiều với PC & Mac

Nguồn & Pin

Thông số	Giá trị
Thời gian hoạt động	Khoảng 4 giờ (ở 25°C, điều kiện sử dụng điển hình)
Loại pin	Pin Li-ion, sạc trực tiếp trong máy
Thời gian sạc	Khoảng 2,5 giờ đạt 90% dung lượng

Môi trường & Chứng nhận

Thông số	Giá trị
Cấp bảo vệ	IP40 (IEC 60529)
Nhiệt độ làm việc	10°C đến 40°C
Nhiệt độ lưu trữ	-40°C đến 70°C
Tiêu chuẩn & quy định	Battery Directive 2006/66/EC, EMC 2014/30/EU, WEEE 2012/19/EC, RoHS 2011/65/EC, FCC Part 15 Class B, REACH EC 1907/2006

Thông tin chung

Thông số	Giá trị
Kích thước máy (D × R × C)	22 × 15 × 30 cm
Trọng lượng (gồm pin)	0,575 kg
Khối lượng đóng gói	2,9 kg
Phụ kiện đi kèm	Camera, giá đỡ, chân đế, bộ nguồn, cáp USB, phần mềm FLIR Tools+

Ứng dụng sản phẩm

• Giám sát nhiệt tủ điện trung thế và hạ thế
• Nhà máy sản xuất, khu công nghiệp
• Trung tâm dữ liệu (Data Center)
• Hệ thống phân phối điện và trạm biến áp
• Bảo trì dự đoán cho hệ thống điện công nghiệp

Hướng dẫn sử dụng & lưu ý khi đo

Quy trình kiểm tra máy

• Kiểm tra tình trạng thiết bị trước khi lắp đặt (niêm phong, phụ kiện)
• Xác nhận cấu hình và vị trí lắp phù hợp trong tủ điện
• Kiểm tra tín hiệu truyền dữ liệu và hiển thị nhiệt độ ban đầu

Chu kỳ hiệu chuẩn khuyến nghị

• Hiệu chuẩn định kỳ 12 tháng/lần để đảm bảo độ chính xác
• Hiệu chuẩn sớm hơn nếu môi trường làm việc khắc nghiệt

Lỗi thường gặp và cách khắc phục

• Không hiển thị dữ liệu: kiểm tra nguồn cấp và kết nối mạng
• Cảnh báo sai ngưỡng: rà soát lại cài đặt nhiệt độ cảnh báo
• Hình ảnh nhiệt không ổn định: kiểm tra vị trí lắp và môi trường tủ điện

Hướng dẫn bảo quản và bảo trì

• Đảm bảo môi trường tủ điện sạch, khô ráo
• Kiểm tra định kỳ vị trí lắp đặt và phụ kiện cố định
• Cập nhật phần mềm giám sát (nếu có) theo khuyến nghị từ hãng

So sánh Camera nhiệt FLIR ETS320 với các sản phẩm cùng phân khúc

Tiêu chí	FLIR ETS320	FLIR A300 Series	FLIR A400 Series
Định hướng thiết kế	Phân tích nhiệt PCB & linh kiện điện tử	Giám sát nhiệt công nghiệp	Giám sát & phân tích nhiệt nâng cao
Ứng dụng chính	R&D, phòng thí nghiệm, kiểm thử điện tử	Dây chuyền sản xuất, tủ điện, máy móc	Hệ thống sản xuất phức tạp, tự động hóa
Hình thức lắp đặt	Để bàn, giá đỡ cố định (hands-free)	Gắn cố định	Gắn cố định
Đối tượng đo	PCB, IC, linh kiện nhỏ	Thiết bị điện – cơ khí	Thiết bị công nghiệp quy mô lớn
Khả năng đo liên tục	Có, tối ưu cho thử nghiệm kéo dài	Có	Có
Độ phân giải ảnh nhiệt	320 × 240 pixel	320 × 240 pixel (tuỳ model)	320 × 240 trở lên
Mục tiêu sử dụng	Phân tích nhiệt chi tiết, độ lặp cao	Giám sát – cảnh báo sự cố	Phân tích chuyên sâu, tích hợp hệ thống
Điểm mạnh nổi bật	Đo rảnh tay, ổn định, chính xác cho linh kiện nhỏ	Tích hợp giám sát công nghiệp	Hiệu năng cao, mở rộng linh hoạt
Phù hợp nhất cho ai?	Kỹ sư R&D, QA, phòng lab điện tử	Nhà máy sản xuất, vận hành hệ thống	Doanh nghiệp công nghiệp quy mô lớn

Phân tích chi phí – lợi ích – giá trị mang lại

Camera nhiệt FLIR ETS320 mang lại giá trị dài hạn thông qua việc giảm thiểu rủi ro sự cố điện, hạn chế dừng máy và tối ưu chi phí bảo trì. So với các giải pháp kiểm tra thủ công, việc đầu tư ETS320 giúp doanh nghiệp chủ động hơn trong quản lý tài sản, nâng cao an toàn và hiệu quả vận hành tổng thể.

Nên mua Camera nhiệt FLIR ETS320 ở đâu uy tín?

Mua camera nhiệt FLIR ETS320 chính hãng tại Extech Việt Nam là lựa chọn đáng tin cậy cho các kỹ sư, phòng R&D và doanh nghiệp đang tìm kiếm giải pháp phân tích – giám sát nhiệt độ chuyên sâu cho linh kiện điện tử. Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị đo lường, Extech Việt Nam không chỉ cung cấp sản phẩm FLIR chính hãng 100% mà còn đồng hành cùng khách hàng trong suốt quá trình lựa chọn, triển khai và vận hành thiết bị.

Tất cả camera nhiệt FLIR ETS320 do Extech Việt Nam phân phối đều có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng chỉ CO-CQ, bảo hành chính hãng theo tiêu chuẩn của FLIR. Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn cấu hình phù hợp từng ứng dụng thực tế, từ phòng thí nghiệm R&D đến dây chuyền kiểm thử và đánh giá chất lượng sản phẩm.

Bên cạnh đó, khách hàng được hưởng nhiều chính sách ưu đãi minh bạch như: miễn phí vận chuyển toàn quốc, giao hàng nhanh chóng, hỗ trợ kỹ thuật chuyên sâu sau bán hàng và chính sách hoàn 200% nếu phát hiện hàng giả, cùng 30 ngày đổi trả linh hoạt. Đây chính là cam kết giúp khách hàng hoàn toàn yên tâm khi đầu tư Camera nhiệt FLIR ETS320 tại Extech Việt Nam.

Câu hỏi thường gặp (FAQ)

Camera nhiệt FLIR ETS320 có cần cắt điện khi lắp đặt không?

Không, thiết bị được thiết kế để lắp đặt an toàn trong tủ điện mà không cần ngắt hệ thống.

FLIR ETS320 có phù hợp cho bảo trì dự đoán không?

Có, đây là giải pháp giám sát nhiệt liên tục tối ưu cho các chương trình bảo trì dự đoán trong công nghiệp.

Extech Việt Nam có hỗ trợ tư vấn kỹ thuật trước khi mua không?

Có, đội ngũ kỹ thuật của Extech Việt Nam sẵn sàng tư vấn chi tiết theo từng nhu cầu ứng dụng thực tế.
