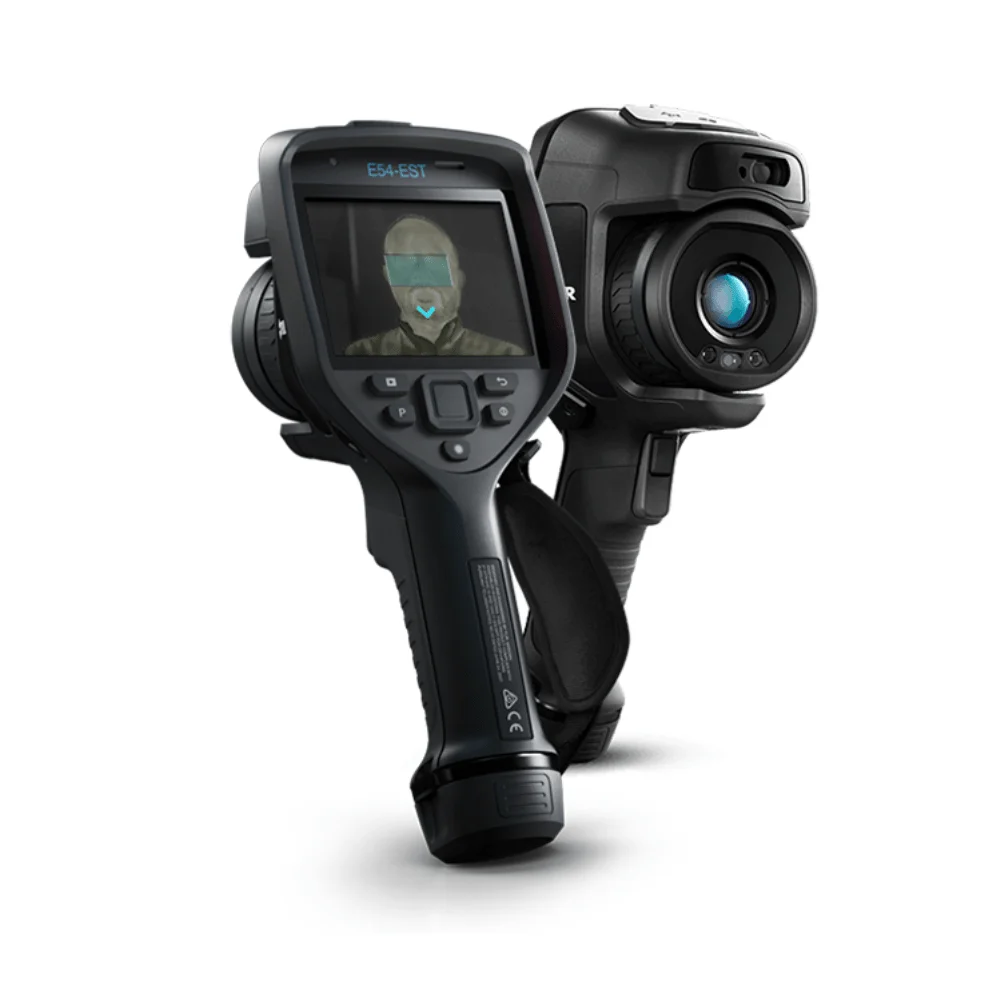

Máy chụp ảnh nhiệt hồng ngoại FLIR E54-EST

Giới thiệu máy chụp ảnh nhiệt hồng ngoại FLIR E54-EST

FLIR E54-EST là camera ảnh nhiệt hồng ngoại chuyên dụng được thiết kế cho các ứng dụng kiểm tra nhiệt độ bề mặt chính xác trong dải thân nhiệt, đặc biệt phù hợp cho giám sát an toàn, kiểm tra nhanh và đánh giá nhiệt trong môi trường yêu cầu độ tin cậy cao. Thiết bị sở hữu độ phân giải hồng ngoại 320×240, màn hình cảm ứng lớn và công nghệ MSX độc quyền của FLIR, giúp hình ảnh rõ nét và dễ phân tích.

Lý do nên chọn FLIR E54-EST

• Độ phân giải ảnh nhiệt 320 × 240, hình ảnh chi tiết
• Độ nhạy nhiệt cao, phát hiện chênh lệch nhiệt rất nhỏ
• Màn hình cảm ứng 4 inch, thao tác nhanh và trực quan
• Hỗ trợ Screen-EST Mode cho đo nhiệt độ bề mặt chính xác
• Kết nối mạnh mẽ, xuất dữ liệu và phân tích chuyên nghiệp

Tính năng chính

• Đo và hiển thị ảnh nhiệt chính xác: Dải bước sóng 7.5–14 µm cùng cảm biến microbolometer không làm mát, cho hình ảnh nhiệt ổn định và đáng tin cậy
• Screen-EST Mode: Chế độ đo chuyên dụng với sai số thấp, hỗ trợ đánh giá nhiệt độ bề mặt trong môi trường kiểm soát
• Công nghệ MSX®: Kết hợp ảnh nhiệt và ảnh quang học, tăng độ sắc nét, giúp nhận diện chi tiết vật thể dễ dàng
• Tự động phát hiện điểm nóng/lạnh: Đánh dấu tự động giá trị nhiệt độ cao nhất và thấp nhất trong vùng đo
• Lưu trữ & chia sẻ dữ liệu linh hoạt: Hỗ trợ thẻ nhớ SD rời, truyền dữ liệu qua USB Type-C và HDMI

Đặc điểm nổi bật

• Thiết kế bền bỉ: Vỏ máy bằng PCABS kết hợp TPE và khung magie, chắc chắn nhưng vẫn gọn nhẹ
• Màn hình cảm ứng IPS: Màn hình 4” độ phân giải 640×480, hiển thị rõ ràng ngay cả trong môi trường ánh sáng mạnh
• Thao tác chuyên nghiệp: Lấy nét tay chính xác, zoom số liên tục 1–4x
• Phần mềm phân tích đi kèm: Bao gồm bản quyền FLIR Thermal Studio Pro và Route Creator Plugin, hỗ trợ phân tích, báo cáo ảnh nhiệt chuyên sâu

Thông số kỹ thuật chính

Hình ảnh & Quang học (Imaging & Optical)

Thông số	Giá trị
Độ phân giải hồng ngoại (IR Resolution)	320 × 240 pixel
Trường nhìn (FOV)	24° × 18°
Chế độ hình ảnh	Hồng ngoại, ảnh thật, MSX®, chồng ảnh (Picture-in-Picture)
Màn hình	4 inch, 640 × 480, cảm ứng PCAP ghép quang học, độ sáng 400 cd/m²
Khẩu độ ống kính (f-number)	f/1.3
Loại đầu dò	Microbolometer không làm mát
Bước điểm ảnh	17 µm
Dải phổ	7.5 – 14 µm
Độ nhạy nhiệt (NETD)	< 40 mK @ 30°C
Độ phân giải không gian (IFOV)	1.75 mrad/pixel
Tiêu cự	17 mm
Lấy nét	Thủ công
Khoảng cách lấy nét tối thiểu	0.15 m
Tốc độ khung hình	30 Hz
Zoom kỹ thuật số	1 – 4× liên tục
Bảng màu	Iron, Rainbow, Rainbow HC, White Hot, Black Hot, Arctic, Lava
MSX®	Có
UltraMax®	Không
Kính ngắm	Không

Đo lường & Phân tích (Measurement & Analysis)

Thông số	Giá trị
Dải đo nhiệt độ	15°C đến 45°C
Độ chính xác (Screen-EST)	±0.3°C
Phát hiện điểm nóng/lạnh	Tự động (Max/Min)
Hiệu chỉnh hệ số phát xạ	Có (0.01 – 1.0 hoặc theo vật liệu)
Hiệu chỉnh đo	Có
Nhiệt độ tham chiếu	Có
Trung bình mẫu đo (Screen-EST)	Khuyến nghị 30 – 45°C trong môi trường ổn định

Giao tiếp & Lưu trữ (Communication & Storage)

Thông số	Giá trị
Giao diện điều khiển	Màn hình trên máy, USB Type-C
Chuẩn USB	USB 2.0 High Speed
Truyền dữ liệu	USB Type-C
Truyền hình ảnh/video	DisplayPort qua USB Type-C
Kết nối không dây	Wi-Fi, Bluetooth
Chuẩn Wi-Fi	Peer-to-peer hoặc mạng nội bộ
Định dạng ảnh	JPEG bức xạ (Radiometric JPEG)
Bộ nhớ	Thẻ SD rời (8 GB)

Nguồn & Môi trường

Thông số	Giá trị
Pin	Li-ion sạc lại
Thời gian sử dụng	> 2.5 giờ
Điện áp pin	3.6 V
Trọng lượng pin	140 g
Nhiệt độ sạc	0°C – 45°C
Nhiệt độ làm việc	-15°C – 50°C
Nhiệt độ lưu trữ	-40°C – 70°C
Chịu rơi	2 m
Ren gắn tripod	UNC 1/4″-20

Ứng dụng sản phẩm

• Kiểm tra và giám sát nhiệt độ bề mặt
• Phân tích nhiệt trong môi trường kỹ thuật và công nghiệp
• Đánh giá an toàn, bảo trì hệ thống điện – cơ khí
• Ứng dụng kiểm tra nhanh trong môi trường yêu cầu độ chính xác cao

Hướng dẫn sử dụng & lưu ý khi đo – Máy chụp ảnh nhiệt hồng ngoại FLIR E54-EST

FLIR E54-EST là máy chụp ảnh nhiệt hồng ngoại chuyên dụng, ứng dụng công nghệ cảm biến nhiệt độ cao cấp để phát hiện chênh lệch nhiệt trên bề mặt vật thể mà không cần tiếp xúc trực tiếp. Thiết bị đặc biệt phù hợp cho kiểm tra điện, cơ khí, bảo trì nhà xưởng, tòa nhà và giám sát an toàn thiết bị.

Để đảm bảo hình ảnh nhiệt hiển thị chính xác, màu sắc rõ ràng và giá trị đo tin cậy, người dùng cần tuân thủ đúng quy trình kiểm tra và thao tác đo dưới đây.

Quy trình kiểm tra máy trước khi sử dụng

Việc kiểm tra nhanh FLIR E54-EST trước mỗi ca làm việc giúp hạn chế sai số và tránh lỗi phát sinh trong quá trình đo thực tế.

Bước 1: Kiểm tra tổng thể thiết bị

• Đảm bảo ống kính hồng ngoại sạch, không trầy xước, không bám bụi hoặc dấu vân tay vì sẽ ảnh hưởng trực tiếp đến hình ảnh nhiệt.
• Kiểm tra màn hình hiển thị rõ nét, không sọc, không điểm chết.
• Với máy đã sử dụng, quan sát xem vòng bảo vệ ống kính có lỏng, thân máy có dấu hiệu va đập hay không.

Bước 2: Kiểm tra pin và khởi động máy

• Đảm bảo pin còn đủ dung lượng (nên trên 30%) để tránh sụt nguồn khi đo.
• Khởi động máy và chờ khoảng 1–2 phút để cảm biến nhiệt ổn định trước khi sử dụng.

Bước 3: Thiết lập thông số đo ban đầu

• Cài đặt độ phát xạ (Emissivity) phù hợp với bề mặt đo (kim loại, nhựa, sơn, bê tông…).
• Chọn thang nhiệt phù hợp với môi trường đo để hình ảnh hiển thị rõ và không bị bão hòa màu.

Bước 4: Kiểm tra nhanh độ phản hồi

• Hướng máy về một nguồn nhiệt quen thuộc (tay người, động cơ đang chạy…) để kiểm tra khả năng phản hồi nhiệt.
• Đảm bảo hình ảnh thay đổi mượt, không bị trễ hoặc nhiễu bất thường.

Chu kỳ hiệu chuẩn khuyến nghị

FLIR E54-EST sử dụng cảm biến hồng ngoại chính xác cao, tuy nhiên theo thời gian và điều kiện môi trường, sai số có thể xuất hiện nếu không được kiểm tra định kỳ.

• Với môi trường làm việc ổn định (tòa nhà, văn phòng, kiểm tra định kỳ): Hiệu chuẩn 12 tháng/lần
• Với môi trường khắc nghiệt (nhà máy, trạm điện, ngoài trời, nhiệt độ cao): Hiệu chuẩn 6–9 tháng/lần

Lỗi thường gặp khi sử dụng FLIR E54-EST và cách khắc phục

Hiện tượng	Nguyên nhân phổ biến	Cách xử lý
Hình ảnh nhiệt mờ, thiếu chi tiết	Ống kính bẩn hoặc sai thang nhiệt	Lau sạch ống kính, điều chỉnh lại thang đo
Nhiệt độ hiển thị không đúng	Cài sai độ phát xạ vật liệu	Thiết lập lại emissivity phù hợp
Màu nhiệt bị bão hòa	Nhiệt độ vượt thang cài đặt	Mở rộng dải đo hoặc đổi palette
Máy phản hồi chậm	Chưa ổn định cảm biến sau khi bật	Chờ 1–2 phút rồi đo lại
Pin tụt nhanh	Pin chai hoặc đo liên tục thời gian dài	Sạc đầy, thay pin dự phòng khi cần

Bảo quản & bảo trì máy chụp ảnh nhiệt hồng ngoại FLIR E54-EST để tăng tuổi thọ thiết bị

FLIR E54-EST là thiết bị đo nhiệt không tiếp xúc sử dụng cảm biến hồng ngoại độ nhạy cao. Việc bảo quản và bảo trì đúng cách không chỉ giúp duy trì độ chính xác của phép đo mà còn kéo dài tuổi thọ cảm biến, màn hình và các linh kiện điện tử bên trong.

1. Bảo quản thiết bị sau khi sử dụng

• Sau mỗi ca đo, nên tắt nguồn hoàn toàn và để máy nguội tự nhiên trước khi cất giữ.
• Đậy nắp bảo vệ ống kính hồng ngoại ngay sau khi sử dụng để tránh bụi, hơi ẩm hoặc trầy xước mặt cảm biến.
• Cất máy trong hộp chống sốc chuyên dụng, đặt ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp.
• Không để thiết bị trong môi trường có độ ẩm cao, hơi hóa chất hoặc nhiệt độ quá nóng (như cốp xe, gần lò nhiệt).

2. Vệ sinh và chăm sóc ống kính hồng ngoại

• Ống kính là bộ phận quan trọng nhất, chỉ nên lau bằng khăn mềm chuyên dụng cho thiết bị quang học.
• Trường hợp bám bụi nhẹ, dùng chổi mềm hoặc bóng thổi khí để làm sạch trước khi lau.
• Không dùng dung môi mạnh, cồn công nghiệp hoặc giấy khô vì có thể làm xước lớp phủ quang học.
• Chỉ vệ sinh khi thật sự cần thiết để hạn chế hao mòn bề mặt ống kính.

3. Bảo trì pin và nguồn điện

• Sạc pin đúng chuẩn, tránh để pin cạn kiệt hoàn toàn trong thời gian dài.
• Nếu không sử dụng thiết bị trong nhiều tuần, nên sạc pin khoảng 40–60% trước khi cất giữ.
• Không vừa sạc vừa sử dụng trong môi trường nhiệt độ cao để tránh ảnh hưởng tuổi thọ pin.
• Kiểm tra định kỳ tình trạng pin, thay pin khi có dấu hiệu chai hoặc sụt áp nhanh.

So sánh sản phẩm cùng phân khúc giá

Tiêu chí	FLIR E54-EST	Testo 865	HIKMICRO G60	UNI-T UTi260B
Độ phân giải ảnh nhiệt	320 × 240 (76.800 điểm đo)	160 × 120	640 × 480	256 × 192
Công nghệ nâng ảnh	MSX® (trộn ảnh thật + ảnh nhiệt)	SuperResolution	SuperIR	IR-Fusion
Dải đo nhiệt độ	Rộng, phù hợp kiểm tra điện & cơ khí	Trung bình	Rất rộng	Rộng
Độ nhạy nhiệt (NETD)	Cao → phát hiện chênh lệch nhiệt nhỏ	Tốt	Rất cao	Tốt
Độ chính xác đo	±2°C hoặc ±2%	±2°C	±2°C	±2°C
Tính năng phân tích	Spot, area, isotherm, cảnh báo nhiệt	Spot, area	Nhiều vùng đo, phân tích sâu	Nhiều điểm đo
Kết nối / lưu trữ	Wi-Fi, USB, phần mềm FLIR	USB	Wi-Fi, USB	USB
Thiết kế & độ bền	Công nghiệp, chuẩn FLIR	Gọn nhẹ	Cứng cáp	Tốt
Định vị sản phẩm	Chuyên nghiệp – kiểm định	Kỹ thuật cơ bản	Cao cấp thiên về phần cứng	Hiệu năng / giá

Phân tích Chi phí / Lợi ích (Value Analysis)

1. Cân bằng rất tốt giữa độ phân giải và độ chính xác
   • 320×240 là mức “chuẩn kỹ thuật” cho kiểm tra điện, tủ điện, motor, ổ trục, HVAC.
   • Đủ chi tiết để phát hiện điểm nóng bất thường mà không cần lên dòng quá cao cấp.
2. Công nghệ MSX – lợi thế lớn so với đối thủ
   • MSX giúp ảnh nhiệt rõ chi tiết vật thể (ốc vít, dây dẫn, ranh giới thiết bị).
   • Trong thực tế kiểm tra, MSX giúp đọc ảnh nhanh hơn – ít sai sót hơn so với camera chỉ có ảnh nhiệt thuần.
3. Phù hợp cho kiểm tra điện & bảo trì chuyên nghiệp
   • Dải đo, độ nhạy và thuật toán xử lý của FLIR rất ổn định khi làm việc với tủ điện, CB, busbar.
   • Phiên bản EST đặc biệt phù hợp cho kiểm tra an toàn điện định kỳ.
4. Hệ sinh thái phần mềm mạnh
   • Dễ xuất báo cáo, quản lý ảnh, phục vụ kiểm định – nghiệm thu – hồ sơ bảo trì.
   • Đây là điểm mà nhiều camera Trung Quốc cấu hình cao nhưng phần mềm chưa theo kịp.
5. Độ tin cậy & thương hiệu
   • FLIR được tin dùng trong công nghiệp, điện lực, bảo trì nhà máy.
   • Phù hợp doanh nghiệp cần thiết bị ổn định lâu dài, ít rủi ro trong vận hành.

Nên mua máy chụp ảnh nhiệt hồng ngoại FLIR E54-EST ở đâu uy tín?

Nếu bạn đang tìm kiếm máy chụp ảnh nhiệt hồng ngoại FLIR E54-EST chính hãng, việc lựa chọn đúng đơn vị phân phối uy tín là yếu tố quan trọng để đảm bảo độ chính xác đo, nguồn gốc xuất xứ rõ ràng và dịch vụ lâu dài.

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo lường – kiểm tra kỹ thuật. FLIR E54-EST là một trong những model được khách hàng doanh nghiệp lựa chọn nhiều.

Khi mua E54-EST tại extech.vn , khách hàng được cam kết:

• Sản phẩm chính hãng 100%, nhập khẩu chính ngạch
• Đầy đủ CO/CQ, phục vụ kiểm định, nghiệm thu, đấu thầu
• Giá bán cạnh tranh, tối ưu cho doanh nghiệp và kỹ sư kỹ thuật
• Hỗ trợ kỹ thuật chuyên sâu, tư vấn đúng nhu cầu sử dụng thực tế

FAQ – Một số câu hỏi thường gặp về FLIR E54-EST

Máy chụp ảnh nhiệt FLIR E54-EST có phù hợp để kiểm tra hệ thống điện không?
Có. FLIR E54-EST được thiết kế tối ưu cho kiểm tra tủ điện, động cơ, hệ thống cơ điện nhờ khả năng hiển thị hình ảnh nhiệt rõ nét và phát hiện điểm nóng nhanh chóng.

FLIR E54-EST có cần hiệu chuẩn định kỳ không?
Có. Để đảm bảo độ chính xác lâu dài, thiết bị nên được hiệu chuẩn định kỳ theo khuyến nghị của hãng hoặc theo yêu cầu kiểm định nội bộ của doanh nghiệp.

Khi mua máy tại Extech.vn có được hỗ trợ sử dụng không?
Có. Khách hàng được hỗ trợ hướng dẫn sử dụng cơ bản, cách phân tích ảnh nhiệt và xuất báo cáo phục vụ công việc.
