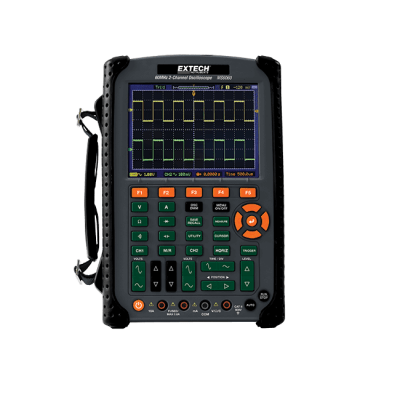

Extech MS6100 là máy hiện sóng cầm tay 2 kênh với băng thông 60 Mhz tích hợp đồng hồ vạn năng 6000 chữ số đếm True RMS của hãng Extech. Máy sẽ thu và phát các dạng sóng với độ dài tối đa 1000 khung hình cho mỗi kênh. Menu đa ngôn ngữ dễ sử dụng, lý tưởng cho công tác kiểm tra bảo trì.

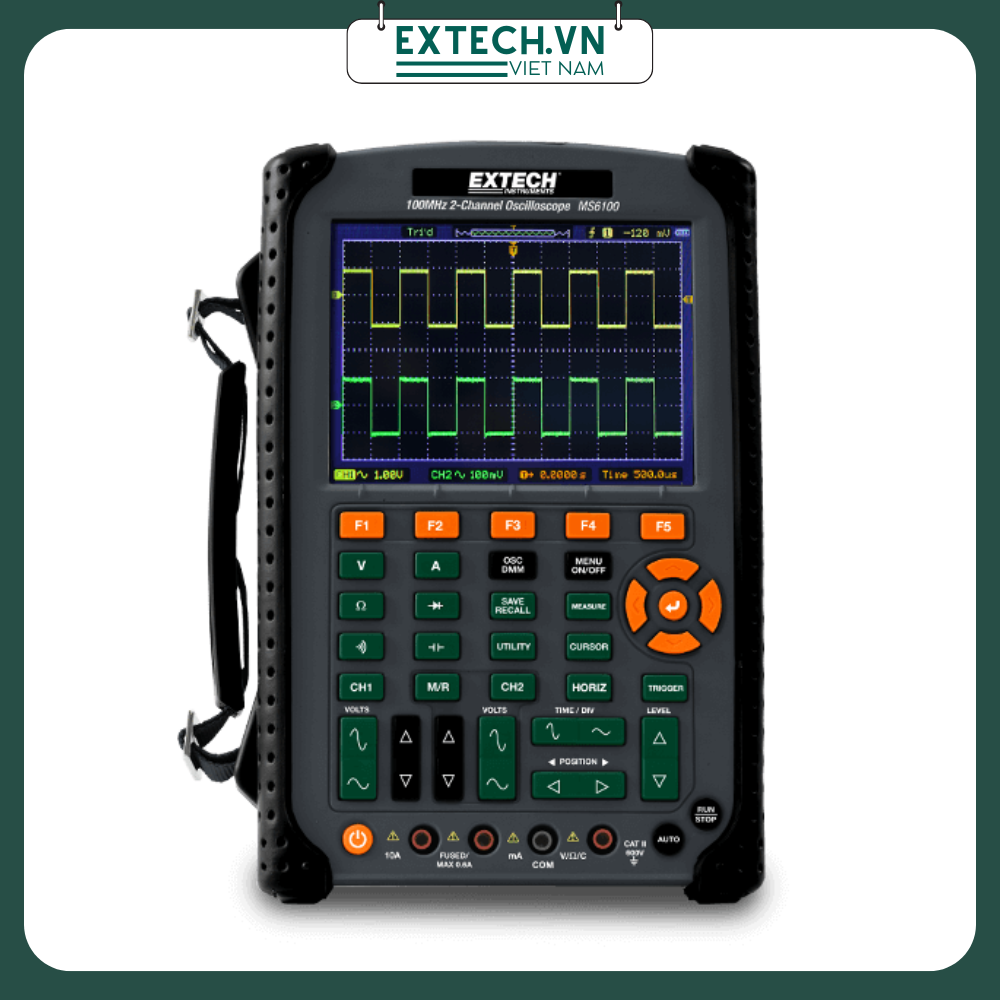

Máy hiện sóng 2 kênh Extech MS6100
- Thiết lập tự động một chạm tối ưu hóa vị trí, phạm vi, cơ sở thời gian và kích hoạt để đảm bảo hiển thị ổn định hầu như mọi dạng sóng
- Máy ghi dạng sóng để thu / phát lại dạng sóng đầu vào từ CH1 và CH2 với độ dài bản ghi tối đa là 1000 khung hình
- Tích hợp 6.000 bộ đếm True RMS MultiMeter với vạch hiển thị tương tự
- Menu bật lên dễ sử dụng với hệ thống đa ngôn ngữ tích hợp
- 23 phép đo tự động
- Toán dạng sóng: Cộng, Trừ, Nhân và Chia
- Lưu trữ và thu hồi lên đến 1000 màn hình và thiết lập dạng sóng bằng thẻ nhớ microSD 2G đã cài đặt
- Các phép đo theo dõi con trỏ tự động
- Chức năng Pass-Fail so sánh một dạng sóng được lưu trữ với một đầu vào không xác định
- Chế độ Trung bình để làm mịn dạng sóng
- Chức năng FFT tích hợp chuyển đổi tín hiệu miền thời gian thành các thành phần tần số của nó để đo nội dung hài và độ méo trong hệ thống
- Đầu ra sóng vuông (2V, 1kHz) để điều chỉnh đầu dò
- Bán kèm với hai đầu dò máy hiện sóng 1X / 10X, dây đo, pin Li-Ion 7.4V, bộ sạc AC đa năng và hộp đựng
Thông số kỹ thuật máy hiện sóng Extech MS6100
Thông số kỹ thuật | Phạm vi |
---|---|
Băng thông | 60MHz |
Tỷ lệ mẫu trên mỗi kênh | 500MS / s |
Risetime | 5,8ns |
Phạm vi cơ sở thời gian | 4ns / div đến 40s / div |
Chức năng của Máy hiện sóng | |
Độ dài bản ghi | 1 triệu điểm cho mỗi kênh |
Kích thước màn hình | LCD màu 5,6 “(142mm); 640 x 480 pixel |
Kênh truyền hình | 2 |
Độ nhạy dọc | 2mV / div đến 5V / div |
Độ phân giải dọc | 8 bit |
Chụp trục trặc | Đúng |
Chế độ mẫu | Phát hiện bình thường, trung bình, cao điểm |
Chế độ kích hoạt | Cạnh, Xung, Thay thế, Video, Độ dốc |
Nguồn kích hoạt | CH1, CH2 |
Khớp nối kích hoạt | AC, DC, LF, HF, Giảm tiếng ồn |
Trở kháng đầu vào | 1MΩ / 20pF |
Điện áp đầu vào tối đa | 300V (đỉnh) |
Đo lường con trỏ | Điện áp và thời gian; Đồng bằng (CH1-CH2) |
Các chức năng của đồng hồ vạn năng true rms | |
Điện xoay chiều | 60mV, 600mV, 6V, 60V, 600V |
Điện áp DC | 60mV, 600mV, 6V, 60V, 600V, 800V |
Dòng điện AC / DC | 60mA, 600mA, 10A |
Điện trở | 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ, 60MΩ |
Điện dung | 5nF đến 400μF |
Diode và thông mạch | Đúng |
Nguồn cấp | 3 giờ pin sạc Li-ion; Bộ sạc AC |
Kích thước / Trọng lượng | 9,6 x 6,4 x 2 “(245 x 163 x 52mm) / 2,6lbs (1,2kg) |
