Cảm biến nhiệt độ FLIR AX8

Không có tài liệu cho sản phẩm này.

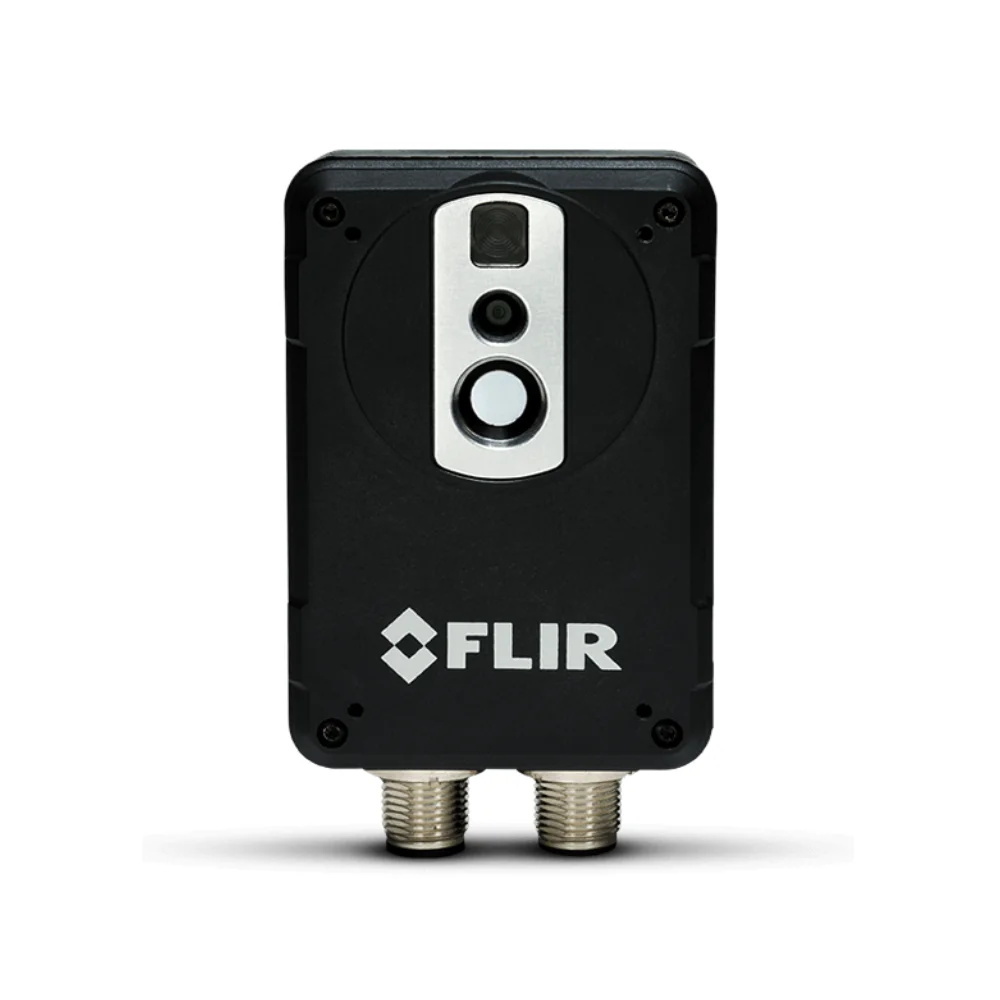

Camera hình ảnh cảm biến nhiệt độ FLIR AX8

FLIR AX8 kết hợp hình ảnh nhiệt với camera quan sát trong một thiết bị nhỏ gọn, giá cả phải chăng để giám sát nhiệt độ liên tục và cảnh báo. AX8 giúp bạn phòng ngừa sự cố mất điện đột xuất, gián đoạn dịch vụ và hỏng hóc thiết bị điện hoặc cơ khí. Nhỏ gọn và dễ lắp đặt, AX8 cung cấp khả năng giám sát liên tục các tủ điện, khu vực sản xuất và chế biến, trung tâm dữ liệu, sản xuất và phân phối năng lượng, vận tải và giao thông công cộng, kho chứa và kho lạnh.

Theo dõi nhiệt độ mà bạn có thể thấy

– Phân tích và cảnh báo tự động: Khả năng xuất video trực tuyến cho phép AX8 cung cấp video trực tiếp về mọi công trình lắp đặt, cùng với chức năng cảnh báo tự động.
– Các giao thức công nghiệp: Tương thích với Ethernet/IP và Modbus TCP, do đó kết quả phân tích và cảnh báo có thể dễ dàng được chia sẻ với PLC.
– Nhỏ gọn và dễ lắp đặt: AX8 chỉ có kích thước 54 x 25 x 95 mm, giúp dễ dàng lắp đặt ở những khu vực hạn chế không gian để giám sát tình trạng hoạt động liên tục.

Thông số kỹ thuật

Thông số kỹ thuật chung

Được tô sáng
Truyền phát video Ethernet	Có (chưa được xác thực)
EMC	EN 61000-6-2:2001 (Khả năng chống nhiễu) EN 61000-6-3:2001 (Khả năng phát xạ) FCC 47 CFR Phần 15 Loại B (Khả năng phát xạ)
Độ nhạy nhiệt/NETD	< 0,10°C @ +30°C (+86°F) / 100 mK
Sự chính xác	Sai số ±2°C (±3,6°F) hoặc ±2% giá trị đo (+10 đến +100°C ở nhiệt độ môi trường +10 đến +35°C)
Chức năng báo động	Chức năng báo động tự động được kích hoạt cho bất kỳ chức năng đo lường nào được chọn. Có thể thiết lập tối đa 5 báo động.
Đầu ra cảnh báo	Xuất dữ liệu kỹ thuật số, lưu trữ hình ảnh, gửi tập tin (ftp), email (SMTP), thông báo

Truyền thông & Lưu trữ dữ liệu
Ethernet	Kiểm soát, kết quả và hình ảnh
Loại đầu nối Ethernet	Đầu nối M12 8 chân FLIR X-Coded (Cần bộ chuyển đổi sang chuẩn X-Coded Part # T129886ACC)
Nguồn Ethernet	Cấp nguồn qua Ethernet, PoE IEEE 802.3af lớp 0.
Giao thức Ethernet	Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour)
Tiêu chuẩn Ethernet	IEEE 802.3
Loại Ethernet	100 Mbps
Truyền phát video Ethernet	Có (chưa được xác thực)
Định dạng tệp	JPEG+FFF
Chế độ lưu trữ hình ảnh	IR, hình ảnh, MSX
Phương tiện lưu trữ	Bộ nhớ tích hợp để lưu trữ hình ảnh

Hình ảnh & Quang học
Điều chỉnh hình ảnh tự động	Liên tục
Máy ảnh kỹ thuật số tích hợp	640 × 480
Bảng màu	Bảng màu (Đen trắng, Đen trắng đảo ngược, Sắt, Mưa)
Loại đầu dò	Mảng cảm biến tiêu điểm (FPA), microbolometer không làm mát
Góc nhìn của máy ảnh kỹ thuật số	Tương thích với thấu kính hồng ngoại.
Góc nhìn (FOV)	48° × 37°
Chế độ FLIR Screen-EST	KHÔNG
Tập trung	Đã sửa
Chế độ hình ảnh	Ảnh nhiệt, ảnh quang học, MSX (ảnh hồng ngoại với độ chi tiết được nâng cao)
Định dạng truyền phát hình ảnh	Motion JPEG, MPEG, H.264
Độ phân giải truyền phát hình ảnh	640 × 480
Độ phân giải IR	80 × 60 pixel
Độ nhạy	Độ sáng tối thiểu 10 Lux khi không sử dụng đèn chiếu sáng.
Dải quang phổ	7,5–13 µm
Độ nhạy nhiệt/NETD	< 0,10°C @ +30°C (+86°F) / 100 mK

Đo lường & Phân tích
Sự chính xác	Sai số ±2°C (±3,6°F) hoặc ±2% giá trị đo (+10 đến +100°C ở nhiệt độ môi trường +10 đến +35°C)
Chức năng báo động	Chức năng báo động tự động được kích hoạt cho bất kỳ chức năng đo lường nào được chọn. Có thể thiết lập tối đa 5 báo động.
Đầu ra cảnh báo	Xuất dữ liệu kỹ thuật số, lưu trữ hình ảnh, gửi tập tin (ftp), email (SMTP), thông báo
Khu vực	6 ô với giá trị tối đa/tối thiểu/trung bình
Hiệu chỉnh truyền dẫn khí quyển	Tự động, dựa trên các thông số đầu vào về khoảng cách, nhiệt độ không khí và độ ẩm tương đối.
Kích thước máy ảnh (Dài x Rộng x Cao)	54 × 25 × 79 mm (2.1 × 1 × 3.1 in.) không có đầu nối 54 × 25 × 95 mm (2.1 × 1 × 3.7 in.) có đầu nối
Hiệu chỉnh độ phát xạ	Giá trị biến thiên từ 0,01 đến 1,0
Hiệu chỉnh quang học và cửa sổ bên ngoài	Tự động, dựa trên thông số đầu vào về độ truyền quang/cửa sổ và nhiệt độ.
Hiệu chỉnh phép đo	Tham số đối tượng toàn cục
Cài đặt đo lường	Đúng
Phạm vi nhiệt độ của vật thể	-10°C đến +150°C (14°F đến 302°F)
Hiệu chỉnh truyền dẫn quang học	Tự động, dựa trên tín hiệu từ các cảm biến bên trong.
Hiệu chỉnh nhiệt độ biểu kiến ​​phản xạ	Tự động, dựa trên dữ liệu nhiệt độ phản xạ đầu vào.
Lệnh thiết lập	Ngày/giờ, Nhiệt độ °C/°F
Máy đo điểm	Tối đa 6

Tổng quan
Bao bì	Máy ảnh hồng ngoại kèm ống kính, tài liệu in, đĩa CD-ROM hướng dẫn sử dụng.
Kích thước đóng gói	210 x 142 x 70 mm (8,27 x 5,59 x 2,76 inch)

Môi trường & Chứng nhận
Đâm sầm vào	25 g (IEC 60068-2-29)
EMC	EN 61000-6-2:2001 (Khả năng chống nhiễu) EN 61000-6-3:2001 (Khả năng phát xạ) FCC 47 CFR Phần 15 Loại B (Khả năng phát xạ)
Đóng gói	IP67 (IEC 60529)
Độ ẩm (trong quá trình vận hành và bảo quản)	IEC 60068-2-30/24 giờ, độ ẩm tương đối 95%, nhiệt độ từ +25°C đến +40°C (từ +77°F đến +104°F)/ 2 chu kỳ
Phạm vi nhiệt độ hoạt động	-10°C đến +50°C (14°F đến +122°F)
Phạm vi nhiệt độ bảo quản	–40°C đến +70°C (–40°F đến +158°F) IEC 68-2-1 và IEC 68-2-2
Rung động	2 g (IEC 60068-2-6)

Nguồn điện
Loại đầu nối nguồn ngoài	Đầu nối M12 8 chân mã A (dùng chung với đầu vào/đầu ra kỹ thuật số)
Vận hành bằng nguồn điện bên ngoài	Điện áp 12/24VDC, công suất liên tục 2W / công suất tối đa tuyệt đối 3.1W
Phạm vi điện áp cho phép	10,8–30VDC

Phụ kiện

Khác

• Tấm tản nhiệt (R70491)
• Khung tản nhiệt (T198821)
• Bộ phụ kiện khởi động AX8 (71200-0002)

Dịch vụ

• Chế độ bảo hành mở rộng dành cho các dòng sản phẩm TG275, TG297, E4, E5xt, AX8, K2 và Quasar-Series.

Bộ chuyển đổi cáp

• Cáp M12X-RJ45 5M (A80352)
• Cáp M12, FLIR X-Coded sang Standard X-Coded (T129886ACC)
• Cáp chuyển đổi từ M12 sang đầu nối ngắn (T128391ACC)
• Cáp M12 sang dây nối ngắn, 5 m (T129258ACC)
• Cáp M12 sang dây nối ngắn, 10 m (T129259ACC)
• Cáp Ethernet M12 sang RJ45, 10m (T129257ACC)
• Cáp Ethernet M12 sang RJ45, 2m (T128390ACC)
• Cáp Ethernet M12 sang RJ45, 5m (T129256ACC)

Giá đỡ

• Bộ tấm gắn phía trước, bao gồm giá đỡ làm mát (T199163)
• Bộ tấm gắn phía sau (T128775ACC)
• Bộ khung lắp khớp cầu đơn (T199342)
• Bộ khung lắp đặt khớp cầu đôi (T199341)

Nguồn

• Bộ cấp nguồn PoE, 12 hoặc 24 V (T199343)
• Bộ cấp nguồn PoE, bao gồm cáp (T199019)
