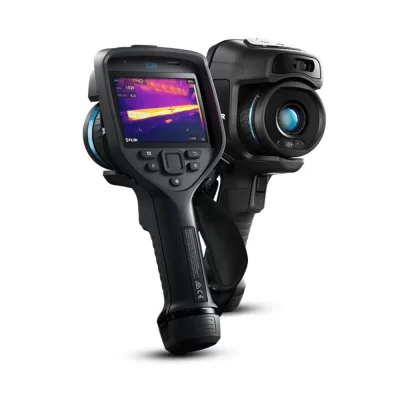

Camera chụp ảnh nhiệt Flir E96

Camera chụp ảnh nhiệt Flir E96 cung cấp độ phân giải 640×480 pixel cho hình ảnh nhiệt sắc nét nhất. Thiết bị giúp chẩn đoán nhanh các lỗi điện và cơ khí nhờ công nghệ MSX và lấy nét bằng laser.

Giới thiệu camera chụp ảnh nhiệt FLIR E96

FLIR E96 là camera chụp ảnh nhiệt dạng tay cầm chuyên nghiệp đầu tiên của FLIR được trang bị độ phân giải cao 640 × 480 pixel. Thiết bị cho phép kỹ thuật viên kiểm tra nhanh và an toàn các mục tiêu điện áp cao, khu vực nguy hiểm, đồng thời phát hiện chính xác các sự cố điện và cơ khí. Với nhiều tùy chọn ống kính và khả năng kết nối đám mây FLIR Ignite™, E96 đáp ứng tốt nhu cầu kiểm tra quy mô lớn và chuyên sâu.

Lý do nên chọn sản phẩm

• Độ phân giải nhiệt 640 × 480 cho hình ảnh cực kỳ sắc nét
• Hỗ trợ nhiều ống kính, quan sát linh hoạt từ gần đến xa
• Tích hợp ống kính FlexView™ chuyển đổi nhanh góc rộng – tele
• Công nghệ MSX® và UltraMax® nâng cao chi tiết hình ảnh
• Phù hợp cho kiểm tra điện cao thế và bảo trì công nghiệp chuyên nghiệp

Tính năng chính

• Độ phân giải ảnh nhiệt: 640 × 480 pixel
• Độ nhạy nhiệt (NETD):
  • <30 mK (42° và 80°)
  • <40 mK (24°)
  • <50 mK (14°)
• Dải đo nhiệt độ:
  • -20 đến 120°C
  • 0 đến 650°C
  • 300 đến 1500°C
• Độ chính xác: ±2°C hoặc ±2% giá trị đo
• Tần số hình ảnh: 30 Hz
• Camera ảnh thường: 5 MP, tích hợp đèn LED

Đặc điểm nổi bật

• Góc nhìn (FOV): 14°, 24°, 42° và 80°
• Lấy nét tự động bằng laser (LDM), hỗ trợ lấy nét tay
• Màn hình cảm ứng 4 inch, độ phân giải 640 × 480 pixel, xoay tự động
• Zoom số liên tục 1–8×
• Ghi video hồng ngoại có dữ liệu nhiệt theo thời gian thực
• Lưu trữ dữ liệu bằng thẻ nhớ SD rời
• Tự động nhận dạng ống kính

Thông số kỹ thuật

Ảnh nhiệt & Quang học

Hạng mục	Thông số
Độ phân giải ảnh nhiệt	640 × 480 pixel
Độ nhạy nhiệt (NETD)	<30 mK (42°); <40 mK (24°); <50 mK (14°); <30 mK (80°) @30°C
Độ chính xác	±2°C hoặc ±2% giá trị đo
Dải phổ hồng ngoại	7.5 – 14 µm
Loại cảm biến	Microbolometer không làm mát, pitch 12 µm
Tần số quét ảnh	30 Hz
UltraMax®	Có
Camera ảnh thường	5 MP, tích hợp đèn LED (không dùng khi gắn ống kính 80°)
Màn hình	LCD cảm ứng 4″, 640 × 480 px, xoay tự động
Lưu trữ	Thẻ nhớ SD rời

Ống kính & Trường nhìn (FOV)

Ống kính	Trường nhìn (FOV)	Tiêu cự	f-number	IFOV
80°	80° × 63°	5 mm	f/1.3	2.6 mrad/pixel
42°	42° × 32°	10 mm	f/1.1	1.20 mrad/pixel
24°	24° × 18°	17 mm	f/1.3	0.66 mrad/pixel
14°	14° × 10°	29 mm	f/1.5	0.38 mrad/pixel

Nhận dạng ống kính: Tự động
Zoom số: 1–8× liên tục

Lấy nét & Khoảng cách

Hạng mục	Thông số
Chế độ lấy nét	LDM liên tục, LDM 1 lần, tương phản 1 lần, thủ công
Khoảng cách lấy nét tối thiểu	0.15 m (42°, 24°); 1.0 m (14°)
Khoảng cách MSX tối thiểu	0.65 m (42°); 0.5 m (24°); 1.0 m (14°)

Đo lường & Phân tích

Hạng mục	Thông số
Dải nhiệt độ đo	–20 đến 120°C; 0 đến 650°C; 300 đến 1500°C
Preset đo	Trung tâm, điểm nóng, điểm lạnh, preset người dùng
Spot meter	3 điểm đo đồng thời
Picture-in-Picture	Có, tùy chỉnh vị trí & kích thước
Video nhiệt có dữ liệu đo	Ghi realtime (.csq)
Streaming nhiệt	Qua USB (UVC), Wi-Fi
Time-lapse nhiệt	10 giây – 24 giờ

Giao tiếp & Lưu trữ

Hạng mục	Thông số
Kết nối	USB 2.0, Bluetooth®, Wi-Fi, DisplayPort
Định dạng ảnh	JPEG kèm dữ liệu đo
Chế độ lưu ảnh	Nhiệt, ảnh thường, MSX®, PiP, Gallery
METERLiNK®	Có
Xuất video	DisplayPort qua USB-C

Nguồn & Môi trường

Hạng mục	Thông số
Thời gian hoạt động	>2.5 giờ (25°C, sử dụng thông thường)
Pin	Pin sạc Li-ion
Nhiệt độ làm việc	–15 đến 50°C
Nhiệt độ lưu trữ	–40 đến 70°C
Laser pointer	Có
An toàn	EN / UL / CSA / PSE 60950-1

Ứng dụng sản phẩm

• Kiểm tra hệ thống điện trung và cao thế
• Phát hiện sự cố quá nhiệt trong tủ điện, trạm biến áp
• Bảo trì cơ khí, động cơ, ổ trục, băng tải
• Kiểm tra nhiệt trong nhà máy, khu công nghiệp lớn
• Ứng dụng trong năng lượng, HVAC và bảo trì dự đoán

Phụ kiện sản phẩm

• Camera chụp ảnh nhiệt FLIR E96 kèm ống kính
• 02 pin sạc Li-ion
• Bộ sạc pin
• Thẻ nhớ SD 8 GB
• Hộp đựng cứng chuyên dụng
• Dây đeo, nắp bảo vệ ống kính
• Bộ cáp kết nối (USB Type-C, HDMI, USB-A)
• Phần mềm FLIR Thermal Studio Starter
• Tài liệu hướng dẫn sử dụng

Hướng dẫn sử dụng & lưu ý khi đo – Camera chụp ảnh nhiệt FLIR E96

Camera chụp ảnh nhiệt FLIR E96 là thiết bị đo nhiệt chuyên nghiệp sử dụng cảm biến hồng ngoại độ phân giải cao, cho phép người dùng quan sát phân bố nhiệt độ bề mặt một cách trực quan thông qua hình ảnh nhiệt. Thiết bị đặc biệt phù hợp cho kiểm tra điện, cơ khí, HVAC, tòa nhà và bảo trì công nghiệp.

Để đảm bảo kết quả đo chính xác, ổn định và khai thác tối đa hiệu suất của camera, người dùng cần tuân thủ đúng quy trình kiểm tra và thao tác đo dưới đây.

Quy trình kiểm tra thiết bị trước khi đo

Bước 1: Kiểm tra tổng quan camera

• Đảm bảo ống kính hồng ngoại sạch, không trầy xước, không bám bụi hoặc dấu vân tay vì có thể ảnh hưởng trực tiếp đến độ chính xác phép đo.
• Kiểm tra màn hình cảm ứng hiển thị rõ nét, không sọc, không điểm chết.
• Với máy đã qua sử dụng, cần xác nhận camera không báo lỗi cảm biến, không có cảnh báo hiệu chuẩn trên màn hình.

Bước 2: Kiểm tra pin và bộ nhớ

• Pin nên được sạc tối thiểu 30–50% trước khi tiến hành đo để tránh gián đoạn.
• Kiểm tra dung lượng bộ nhớ trong hoặc thẻ nhớ, đảm bảo còn đủ không gian lưu ảnh nhiệt và ảnh thật.
• Nếu làm việc dài giờ, nên chuẩn bị pin dự phòng.

Bước 3: Khởi động và để máy ổn định

• Sau khi bật nguồn, chờ khoảng 3–5 phút để cảm biến hồng ngoại ổn định nhiệt bên trong.
• Tránh đo ngay khi vừa di chuyển máy từ môi trường lạnh sang nóng hoặc ngược lại.

Thiết lập và thao tác đo đúng cách

Bước 4: Cài đặt thông số đo phù hợp

• Chọn hệ số phát xạ (Emissivity) đúng với vật liệu bề mặt (kim loại, nhựa, bê tông, sơn…).
• Thiết lập khoảng đo nhiệt độ phù hợp để hình ảnh nhiệt hiển thị rõ vùng chênh lệch.
• Bật chế độ MSX® (nếu cần) để tăng độ sắc nét hình ảnh.

Bước 5: Khoảng cách và góc đo

• Giữ khoảng cách đo phù hợp theo khuyến nghị của FLIR để đảm bảo độ chính xác.
• Tránh đo ở góc quá xiên; nên giữ camera vuông góc tương đối với bề mặt cần kiểm tra.
• Không đo xuyên qua kính, nhựa trong hoặc vật liệu phản xạ mạnh vì tia hồng ngoại không truyền qua các bề mặt này.

Bước 6: Ghi nhận và lưu dữ liệu

• Khi hình ảnh đã ổn định, tiến hành chụp và lưu ảnh nhiệt.
• Có thể ghi chú trực tiếp trên ảnh hoặc lưu kèm ảnh thật để thuận tiện cho phân tích và báo cáo sau này.

Chu kỳ hiệu chuẩn khuyến nghị cho FLIR E96

FLIR E96 là thiết bị đo nhiệt độ bằng hồng ngoại có độ chính xác cao, tuy nhiên cảm biến vẫn cần được kiểm tra và hiệu chuẩn định kỳ để duy trì độ tin cậy lâu dài.

• Môi trường làm việc thông thường (tòa nhà, văn phòng, HVAC): hiệu chuẩn 12 tháng/lần.
• Môi trường công nghiệp, điện lực, nhiệt độ cao: nên hiệu chuẩn 6–12 tháng/lần.
• Nếu camera bị va đập mạnh, rơi rớt hoặc xuất hiện sai lệch bất thường, cần kiểm tra lại ngay.

Việc hiệu chuẩn nên được thực hiện tại trung tâm kỹ thuật hoặc đơn vị được FLIR ủy quyền, không khuyến nghị tự can thiệp sâu vào cảm biến.

Lỗi thường gặp khi sử dụng FLIR E96 và cách khắc phục

Hiện tượng	Nguyên nhân có thể	Cách xử lý
Ảnh nhiệt hiển thị mờ, không rõ vùng nóng	Ống kính bẩn, sai dải nhiệt	Lau sạch ống kính, chỉnh lại thang nhiệt
Nhiệt độ hiển thị không chính xác	Cài đặt sai hệ số phát xạ	Điều chỉnh emissivity đúng vật liệu
Hình ảnh bị nhiễu, chớp	Camera chưa ổn định nhiệt	Chờ 3–5 phút rồi đo lại
Nhiệt độ bề mặt kim loại sai lệch	Bề mặt phản xạ cao	Dán băng keo mờ hoặc sơn đen tại điểm đo
Máy báo lỗi hoặc treo	Pin yếu, lỗi phần mềm	Khởi động lại, sạc pin hoặc cập nhật firmware

Bảo quản & bảo trì để tăng tuổi thọ thiết bị

Sau khi sử dụng, camera chụp ảnh nhiệt FLIR E96 nên được lau sạch ống kính bằng khăn mềm chuyên dụng, tránh dùng khăn thô hoặc hóa chất mạnh gây trầy xước bề mặt cảm biến. Luôn tắt nguồn hoàn toàn trước khi cất máy và bảo quản trong hộp chống sốc, đặt ở nơi khô ráo, tránh ẩm và nhiệt độ cao.

Không để thiết bị tiếp xúc trực tiếp với nước, hơi ẩm hoặc môi trường nhiều bụi trong thời gian dài. Pin nên được sạc định kỳ, không để cạn kiệt hoàn toàn nếu không sử dụng lâu ngày. Ngoài ra, người dùng nên kiểm tra và hiệu chuẩn thiết bị theo khuyến nghị của hãng để đảm bảo độ chính xác và kéo dài tuổi thọ cảm biến hồng ngoại.

So sánh sản phẩm cùng phân khúc giá

Tiêu chí	FLIR E96	Testo 885-2	HIKMICRO G61	Fluke Ti480 PRO
Độ phân giải nhiệt	640 × 480 (307.200 điểm)	640 × 480	640 × 512	640 × 480
NETD / Độ nhạy nhiệt	≤ 0,03°C	~0,03°C	~0,04°C	~0,05°C
Dải đo nhiệt độ	−20 → 1500°C	−30 → 1200°C	−20 → 650°C	−20 → 1000°C
Lấy nét	Auto + Manual + Laser-assisted AF	Manual / Motorized	Auto + Manual	Auto + Manual
Công nghệ tăng ảnh	FLIR UltraMax + MSX	SuperResolution	SuperIR	IR-Fusion
Màn hình	5″ cảm ứng, độ phân giải cao	4,3″	4,3″	5″
Phân tích & báo cáo	Phần mềm FLIR Thermal Studio, đo điện, cơ khí, tòa nhà	Phân tích kỹ thuật sâu, thiên về audit năng lượng	Phân tích tốt, giao diện hiện đại	Phân tích công nghiệp & điện chuyên sâu
Đối tượng sử dụng chính	Điện – công nghiệp – năng lượng – R&D	Audit năng lượng – kỹ thuật	Bảo trì công nghiệp	Điện công nghiệp – bảo trì

Phân tích Chi phí / Lợi ích

1. Chất lượng ảnh nhiệt vượt trội
   • Độ phân giải 640×480 kết hợp UltraMax giúp tăng chi tiết hình ảnh → phát hiện điểm nóng nhỏ, lỗi sớm trong tủ điện, bảng mạch, ổ trục, động cơ.
   • Công nghệ MSX chồng chi tiết ảnh thật lên ảnh nhiệt giúp định vị điểm đo chính xác, rất hữu ích khi làm hiện trường.
2. Dải đo cực rộng – ít đối thủ theo kịp
   • Khả năng đo tới 1500°C giúp E96 dùng được cho:
     • Điện cao áp
     • Lò công nghiệp
     • Kim loại nóng
     • Nghiên cứu & thử nghiệm nhiệt
   • Nhiều đối thủ cùng phân khúc chỉ dừng ở 650–1200°C.
3. Lấy nét nhanh – giảm lỗi người dùng: Laser-assisted autofocus giúp lấy nét nhanh ngay cả khi người dùng chưa quen → giảm ảnh mờ, tăng độ chính xác khi đo từ xa hoặc trên cao.
4. Hệ sinh thái phần mềm mạnh
   • Phù hợp cho báo cáo kỹ thuật, bảo trì định kỳ, audit năng lượng, lưu trữ & phân tích dữ liệu lâu dài.
   • Thích hợp cho doanh nghiệp, nhà thầu, đội bảo trì lớn.

Mua camera chụp ảnh nhiệt FLIR E96 chính hãng tại Extech.vn

FLIR E96 là model được nhiều khách hàng lựa chọn nhờ khả năng chụp ảnh nhiệt độ phân giải cao, phục vụ hiệu quả cho công tác kiểm tra chuyên sâu.

Khi mua FLIR E96 tại Extech.vn, khách hàng được cam kết:

• Camera chụp ảnh nhiệt chính hãng 100%, nhập khẩu chính ngạch
• Đầy đủ CO/CQ, phù hợp hồ sơ nghiệm thu, kiểm định và đấu thầu
• Giá bán cạnh tranh, tối ưu chi phí cho doanh nghiệp
• Tư vấn đúng nhu cầu, không ép mua dư tính năng
• Hỗ trợ kỹ thuật rõ ràng trong suốt quá trình sử dụng

FAQ – Câu hỏi thường gặp về camera chụp ảnh nhiệt FLIR E96

1. FLIR E96 phù hợp cho những công việc nào?
   FLIR E96 đặc biệt phù hợp cho kiểm tra tủ điện trung thế – hạ thế, hệ thống cơ điện, động cơ công nghiệp, bảo trì nhà máy và khảo sát nhiệt trong công trình lớn.
2. Camera chụp ảnh nhiệt FLIR E96 có cần hiệu chuẩn không?
   Có. Để đảm bảo độ chính xác và đáp ứng yêu cầu kiểm định nội bộ, thiết bị nên được hiệu chuẩn định kỳ theo khuyến nghị của hãng hoặc quy định doanh nghiệp.
3. FLIR E96 có phù hợp cho doanh nghiệp không hay chỉ dùng cá nhân?
   FLIR E96 được thiết kế hướng đến doanh nghiệp, kỹ sư kỹ thuật và đơn vị bảo trì chuyên nghiệp, đặc biệt phù hợp môi trường làm việc yêu cầu độ chính xác cao và báo cáo kỹ thuật rõ ràng.
