Ampe kìm chụp ảnh nhiệt FLIR CM174

Ampe kìm chụp ảnh nhiệt FLIR CM174 giúp bạn tìm thấy các điểm nóng ẩn mà ampe kìm thông thường bỏ sót. Nhờ công nghệ IGM và độ phân giải nhiệt 80×60, bạn sẽ xác định chính xác vị trí lỗi điện an toàn và nhanh chóng.

Giới thiệu ampe kìm chụp ảnh nhiệt FLIR CM174

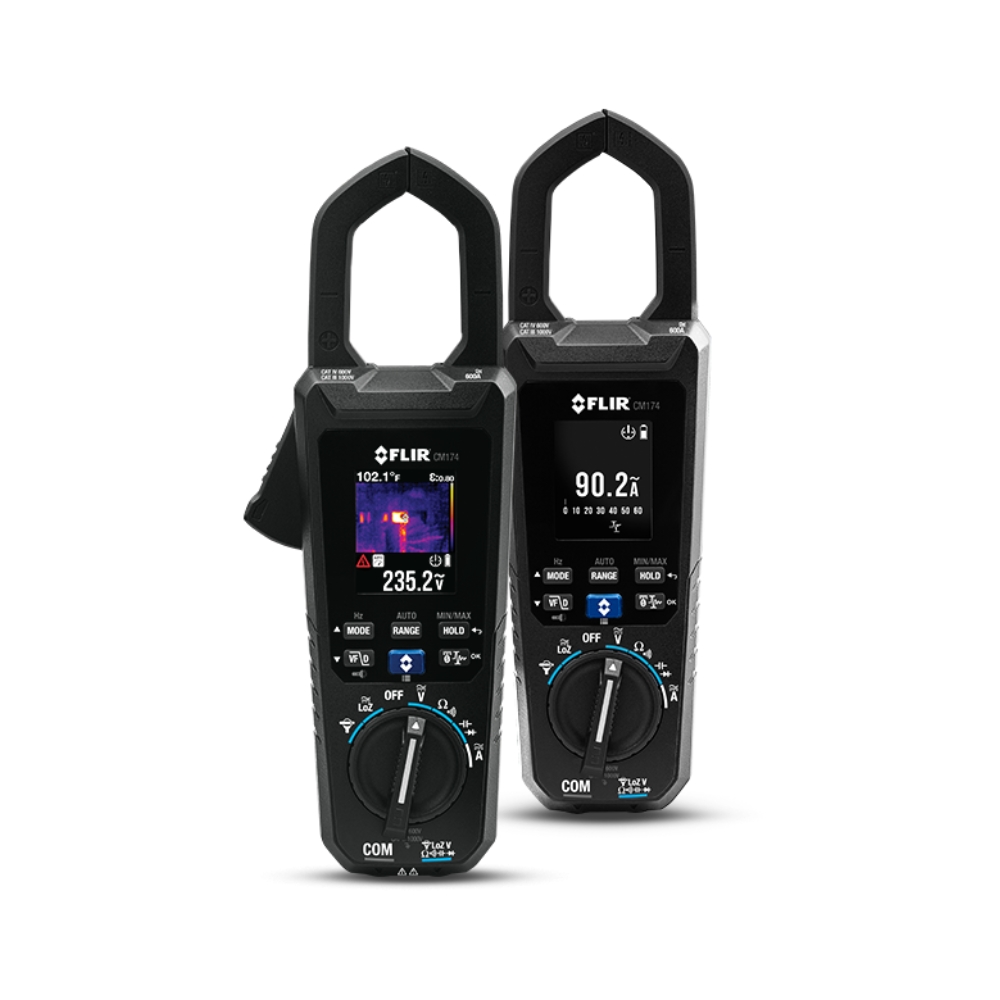

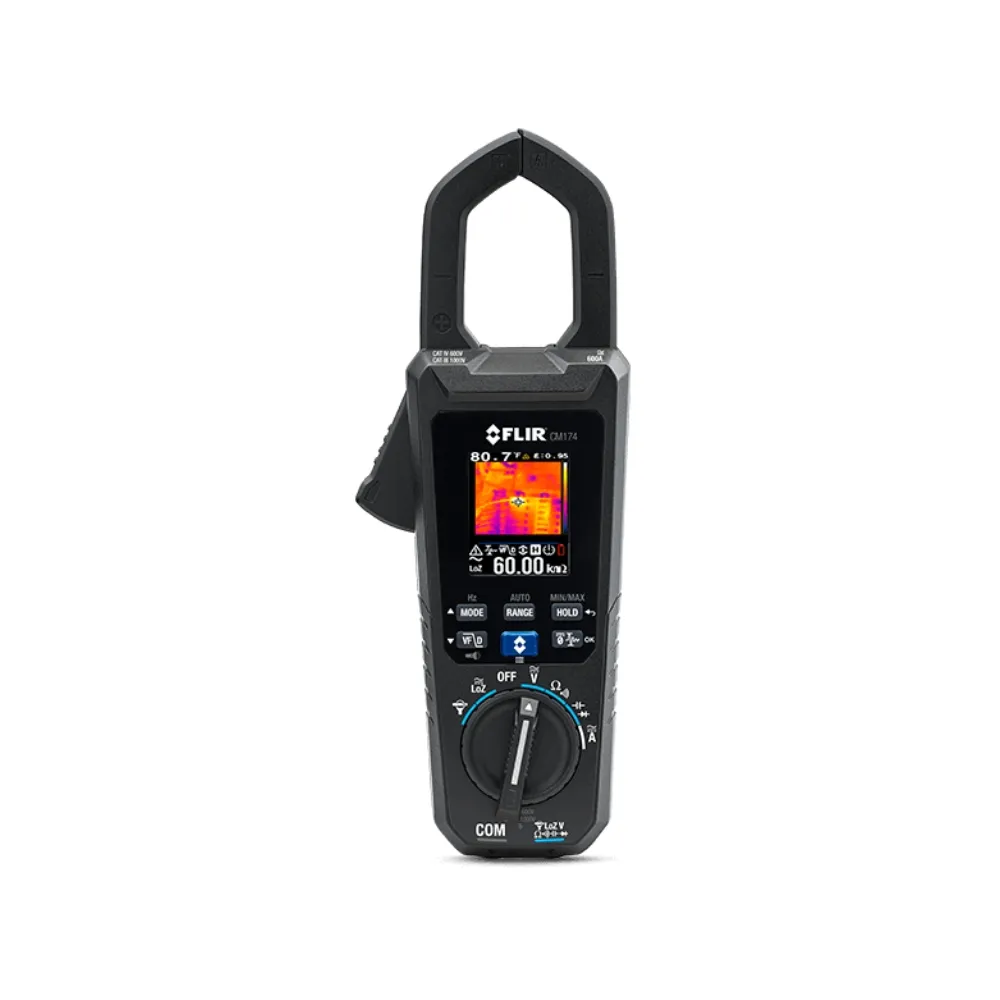

FLIR CM174 là ampe kìm chụp ảnh nhiệt tích hợp, kết hợp giữa chức năng đo điện chuyên nghiệp và camera hồng ngoại FLIR Lepton®. Thiết bị cho phép kỹ thuật viên nhanh chóng phát hiện điểm nóng, sự cố quá nhiệt trong hệ thống điện, đồng thời đo chính xác dòng điện, điện áp và các thông số điện khác trên cùng một thiết bị.

Lý do nên chọn sản phẩm

• Tích hợp camera nhiệt giúp xác định nhanh điểm bất thường
• Đo điện chính xác với công nghệ True RMS
• Hỗ trợ đo dòng khởi động (Inrush) và môi trường biến tần (VFD)
• Thiết kế chắc chắn, đạt tiêu chuẩn thử rơi 2 m
• Bảo hành dài hạn lên đến 10 năm

Tính năng chính

• Đo điện áp AC/DC: đến 1000 V (±1.0%)
• Đo dòng AC (VFD): đến 600 A (±2.0%)
• Đo dòng khởi động Inrush: đến 600 A
• Đo dòng bằng cảm biến mềm (Flex): đến 3000 A
• Đo điện trở: đến 6000 Ω
• Đo điện dung: đến 1000 µF
• Đo tần số: đến 10 kHz
• Đo nhiệt độ bề mặt bằng hồng ngoại

Đặc điểm nổi bật

• Độ phân giải ảnh nhiệt: 80 × 60 pixel (4.800 điểm đo)
• Cảm biến ảnh nhiệt FLIR Lepton® microbolometer
• Độ nhạy nhiệt: 150 mK
• Trường nhìn (FOV): 38.6° × 50.0°
• Màn hình TFT màu 2.0 inch
• Bảng màu nhiệt: Iron, Rainbow, Grayscale
• Đo chính xác True RMS
• Tốc độ đo: 3 lần/giây
• Cài đặt hệ số phát xạ với 4 preset tùy chỉnh
• Đèn LED hỗ trợ làm việc trong môi trường thiếu sáng

Thông số kỹ thuật

Hạng mục	Thông số kỹ thuật
Độ phân giải ảnh nhiệt (IR)	80 × 60 pixel (4.800 điểm đo)
Màn hình hiển thị	Màn hình TFT màu 2.0 inch
Điện áp AC/DC	Thang đo đến 1000 V – Độ chính xác ±1.0%
Kết nối	Không
Ghi & lưu dữ liệu	Không hỗ trợ
Bảng màu ảnh nhiệt	Iron, Rainbow, Grayscale
Trường nhìn (FOV)	38.6° (dọc) × 50.0° (ngang)
Lấy nét	Cố định
Thư viện ảnh	Có
Cảm biến ảnh nhiệt	FLIR Lepton® microbolometer
Độ nhạy nhiệt	150 mK
Tự động chọn thang đo	Có, kèm tùy chọn chỉnh tay
Điện dung	Thang đo đến 1000 µF – Độ chính xác ±1.0%
Kiểm tra thông mạch	Ngưỡng 30 Ω đến 150 Ω
Kiểm tra diode	Thang đo 1.5 V – Độ chính xác ±1.5%
Dòng AC qua cuộn Rogowski (Flex)	Tối đa 3000 A – Độ chính xác ±1.0%
Đếm tần số đầu vào Flex	Tối đa 10.00 kHz – Độ chính xác ±0.1%
Dòng khởi động (Inrush)	Thang đo 600.0 A – Độ chính xác ±3.0%
Điện áp AC LoZ	Thang đo 1000 V – Độ chính xác ±1.0%
Điện áp DC LoZ	Thang đo 1000 V – Độ chính xác ±1.0%
Tốc độ đo	3 mẫu/giây
Điện trở	Thang đo đến 6000 Ω – Độ chính xác ±1.0%
Độ chính xác nhiệt độ	±3°C hoặc ±3% giá trị đo
Dải đo nhiệt độ	-25°C đến 150°C
True RMS	Có
Dòng AC đo biến tần (VFD)	Thang đo 600.0 A – Độ chính xác ±2.0%
Điện áp AC đo biến tần (VFD)	Thang đo 1000 V – Độ chính xác ±1.0%
Tự động tắt nguồn	Có
Nguồn cấp	4 pin AAA; tùy chọn pin sạc Li-Poly TA04
Kích thước (D × R × C)	241 × 89 × 43 mm
Trọng lượng	426 g
Đèn chiếu làm việc	Có
Thử rơi	2 m
Cài đặt hệ số phát xạ	4 mức cài sẵn + tùy chỉnh

Ứng dụng sản phẩm

• Kiểm tra và bảo trì hệ thống điện công nghiệp
• Phát hiện điểm nóng trong tủ điện, MCC, bảng phân phối
• Bảo trì động cơ, biến tần và hệ thống tải lớn
• Phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì và an toàn điện

Phụ kiện sản phẩm

• Ampe kìm chụp ảnh nhiệt FLIR CM174
• Pin AAA (4 viên)
• Hướng dẫn sử dụng

Hướng dẫn sử dụng & lưu ý khi đo

Ampe kìm FLIR CM174 là thiết bị đo điện đa năng tích hợp camera ảnh nhiệt FLIR Lepton®, cho phép vừa đo dòng điện, điện áp, điện trở vừa quan sát trực quan điểm nóng bất thường trong hệ thống điện. Nhờ khả năng kết hợp giữa đo tiếp xúc và chụp ảnh nhiệt không tiếp xúc, CM174 giúp kỹ thuật viên phát hiện sự cố nhanh hơn, an toàn hơn và chính xác hơn so với ampe kìm truyền thống.

Để thiết bị hoạt động ổn định và cho kết quả đo tin cậy, người dùng cần tuân thủ đúng quy trình kiểm tra, thao tác đo và các lưu ý kỹ thuật dưới đây.

Quy trình kiểm tra máy trước khi đo

Việc kiểm tra tình trạng ampe kìm trước mỗi ca đo giúp hạn chế sai số và tránh rủi ro trong quá trình làm việc với hệ thống điện đang hoạt động.

Bước 1: Kiểm tra tổng thể thiết bị

• Với máy mới:
  • Đảm bảo thân máy nguyên vẹn, không nứt vỡ, màn hình hiển thị rõ nét.
  • Kiểm tra ngàm kìm đóng mở trơn tru, không kẹt.
• Với máy đã sử dụng:
  • Quan sát xem ngàm kìm có bị mòn, lệch tâm hoặc bám bụi kim loại không.
  • Kiểm tra ống kính camera nhiệt, đảm bảo không trầy xước hoặc bám bẩn.

Bước 2: Kiểm tra pin và khởi động

• Bật nguồn để chắc chắn máy khởi động bình thường, không báo lỗi.
• Nếu pin yếu, nên sạc đầy trước khi đo để tránh gián đoạn khi đang chụp ảnh nhiệt.

Bước 3: Kiểm tra nhanh chức năng đo

• Thử đo điện áp hoặc điện trở ở một nguồn mẫu quen thuộc để đối chiếu.
• Chuyển sang chế độ ảnh nhiệt, kiểm tra xem hình ảnh hiển thị có rõ, không nhiễu, không điểm chết.

Hướng dẫn thao tác đo an toàn & chính xác

1. Khi đo dòng điện bằng ngàm kìm

• Luôn kẹp một dây dẫn duy nhất, không kẹp đồng thời dây pha và dây trung tính.
• Đặt dây dẫn vào trung tâm ngàm kìm để đạt độ chính xác cao nhất.
• Tránh đo tại vị trí rung lắc hoặc dây dẫn quá nóng.

2. Khi sử dụng chức năng chụp ảnh nhiệt

• Giữ khoảng cách phù hợp theo khuyến nghị của hãng để hình ảnh nhiệt rõ nét.
• Không áp sát camera nhiệt vào bề mặt kim loại đang mang điện.
• Quét từ từ khu vực cần kiểm tra để phát hiện điểm nóng bất thường (hot spot).

Đọc & đánh giá kết quả đo

• Giá trị điện (A, V, Ω) hiển thị trực tiếp trên màn hình số.
• Ảnh nhiệt thể hiện phân bố nhiệt độ bằng dải màu, giúp nhận biết:
  • Điểm quá nhiệt tại mối nối, aptomat, thanh cái.
  • Sự mất cân bằng pha trong hệ thống điện.
• Kết hợp giá trị đo điện + hình ảnh nhiệt để đưa ra chẩn đoán chính xác hơn thay vì chỉ dựa vào một thông số.

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

FLIR CM174 là thiết bị điện tử độ chính xác cao, vì vậy việc kiểm tra và hiệu chuẩn định kỳ là rất cần thiết.

• Với môi trường làm việc tiêu chuẩn (nhà máy, tòa nhà, bảo trì điện): Hiệu chuẩn 12 tháng/lần
• Với môi trường khắc nghiệt (nhiệt cao, bụi kim loại, rung động): 6 tháng/lần

Ngoài ra, người dùng nên kiểm tra nhanh độ ổn định của máy bằng cách so sánh với thiết bị chuẩn trước các đợt kiểm tra quan trọng.

Lỗi thường gặp khi sử dụng và cách khắc phục

Hiện tượng	Nguyên nhân có thể	Cách khắc phục
Máy không lên nguồn	Pin yếu hoặc pin chai	Sạc lại pin, thay pin nếu cần
Ảnh nhiệt mờ, thiếu chi tiết	Ống kính bẩn, khoảng cách không phù hợp	Lau sạch ống kính, điều chỉnh lại khoảng cách
Giá trị dòng đo không ổn định	Kẹp sai vị trí dây dẫn, nhiễu điện	Kẹp lại đúng tâm dây, tránh đo gần nguồn nhiễu
Màn hình hiển thị sai màu nhiệt	Môi trường phản xạ cao	Thay đổi góc đo, tránh bề mặt kim loại bóng
Ngàm kìm khó đóng/mở	Bụi bẩn, va đập	Vệ sinh nhẹ, nếu nặng nên gửi bảo hành

Bảo quản & bảo trì để tăng tuổi thọ thiết bị

Sau mỗi ca đo, nên lau sạch thân máy, ngàm kìm và đặc biệt là ống kính camera nhiệt bằng khăn mềm, khô để tránh bụi bẩn làm giảm chất lượng hình ảnh. Khi không sử dụng, cất thiết bị vào túi hoặc hộp bảo vệ, đặt ở nơi khô ráo, tránh ẩm, nhiệt độ cao và ánh nắng trực tiếp.

Định kỳ kiểm tra tình trạng pin, ngàm kìm và chức năng hiển thị ảnh nhiệt để phát hiện sớm dấu hiệu bất thường. Không để máy rơi rớt hoặc va đập mạnh, hạn chế sử dụng trong môi trường vượt quá dải nhiệt cho phép. Với thiết bị dùng thường xuyên, nên hiệu chuẩn định kỳ theo khuyến nghị của hãng để duy trì độ chính xác và độ bền lâu dài.

So sánh sản phẩm cùng phân khúc giá

Tiêu chí	FLIR CM174	UNI-T UT281E	HT Instruments HT9025	Fluke 376 FC (kết hợp IR rời)
Công nghệ nhiệt	Camera hồng ngoại tích hợp (IGM™) – hiển thị điểm nóng trực tiếp	Camera hồng ngoại tích hợp	Không có camera IR, chỉ đo nhiệt tiếp xúc	Không có IR tích hợp
Độ phân giải ảnh nhiệt	Mức cơ bản, tập trung phát hiện điểm nóng (không phải camera phân tích chuyên sâu)	Tương đương, hiển thị nhiệt trực quan	Không áp dụng	Không áp dụng
Đo dòng AC/DC	AC/DC (True RMS)	AC/DC	AC/DC	AC/DC (True RMS, rất mạnh)
Dải đo dòng	Tới ~600 A	Tới ~600 A	600–1000 A (tùy model)	1000 A
Đo điện áp / điện trở / thông mạch	đầy đủ	đầy đủ	đầy đủ	đầy đủ
Đo nhiệt độ	Không tiếp xúc (IR)	IR	Cặp nhiệt điện	Cặp nhiệt điện
Tính năng nổi bật	Phát hiện nhanh điểm quá nhiệt trong tủ điện, MCB, contactor	Giá mềm hơn, có IR	Công nghiệp nặng, đo điện mạnh	Độ chính xác điện rất cao
Đối tượng sử dụng	Bảo trì điện, kiểm tra nhanh sự cố nhiệt	Kỹ thuật điện phổ thông	Công nghiệp, nhà máy	Kỹ sư điện chuyên sâu
Mức độ cơ động	Cao – 1 thiết bị làm được cả điện + nhiệt	Cao	Trung bình	Trung bình (do cần thêm camera IR)

Phân tích Chi phí / Lợi ích (Value Analysis)

1. Phát hiện sự cố điện nhanh hơn bằng hình ảnh
   • Camera hồng ngoại tích hợp cho phép nhìn thấy điểm nóng bất thường ngay trên dây dẫn, CB, cầu đấu mà không cần tháo lắp hay đo từng điểm.
   • Giảm rủi ro bỏ sót lỗi khi chỉ dùng ampe kìm đo dòng truyền thống.
2. Tiết kiệm thời gian kiểm tra & bảo trì
   • Một thao tác quét nhanh bằng IR giúp khoanh vùng lỗi → sau đó mới đo dòng, điện áp chi tiết.
   • Rất phù hợp kiểm tra tủ điện, hệ thống phân phối, bảo trì định kỳ.
3. Kết hợp đo điện + nhiệt trong một thiết bị
   • Không cần mang theo ampe kìm + camera nhiệt riêng.
   • Nhẹ, gọn, thao tác một tay – phù hợp làm việc hiện trường.
4. Độ an toàn cao
   • Phát hiện điểm quá nhiệt từ xa → giảm tiếp xúc trực tiếp với thiết bị đang mang điện.
   • Đặc biệt hữu ích trong môi trường điện công nghiệp, điện tòa nhà.

Nên mua ampe kìm chụp ảnh nhiệt FLIR CM174 ở đâu uy tín?

Ampe kìm chụp ảnh nhiệt FLIR CM174 là thiết bị đo điện tích hợp camera nhiệt, được nhiều kỹ sư điện – bảo trì lựa chọn nhờ khả năng phát hiện nhanh điểm quá nhiệt ngay trong quá trình đo dòng. Tuy nhiên, để đảm bảo độ chính xác, nguồn gốc rõ ràng và hỗ trợ kỹ thuật lâu dài, việc chọn đúng đơn vị phân phối uy tín là yếu tố không thể bỏ qua.

Tại Extech.vn, FLIR CM174 được phân phối chính hãng, đầy đủ chứng từ, phù hợp cho các công việc kiểm tra tủ điện, hệ thống phân phối điện, bảo trì công nghiệp và nhà máy sản xuất.

FAQ – Câu hỏi thường gặp về Ampe kìm chụp ảnh nhiệt FLIR CM174

FLIR CM174 khác gì so với ampe kìm thông thường?
Khác biệt lớn nhất của FLIR CM174 là tích hợp camera ảnh nhiệt FLIR Lepton®, cho phép vừa đo dòng điện vừa quan sát trực tiếp phân bố nhiệt trên tủ điện, dây dẫn và linh kiện. Điều này giúp phát hiện điểm quá nhiệt nhanh hơn so với ampe kìm chỉ đo số liệu.

FLIR CM174 có phù hợp để kiểm tra nhanh tủ điện đang vận hành không?
Có. Thiết bị được thiết kế để kiểm tra không tiếp xúc, giúp kỹ sư xác định nhanh khu vực bất thường mà không cần tháo mở sâu, giảm rủi ro mất an toàn khi làm việc với hệ thống điện đang hoạt động.

Độ phân giải ảnh nhiệt của FLIR CM174 có đủ dùng cho bảo trì điện không?
Đủ cho hầu hết các công việc bảo trì điện dân dụng và công nghiệp nhẹ. Ảnh nhiệt giúp nhận diện điểm nóng rõ ràng, kết hợp số đo dòng điện thực tế để đánh giá chính xác tình trạng tải.
