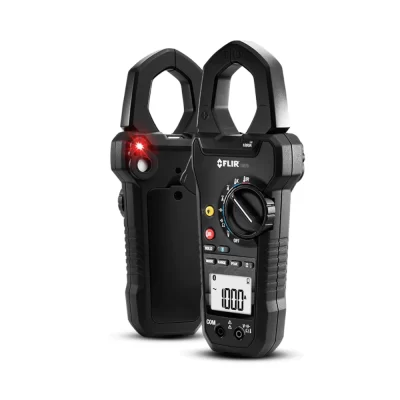

Ampe kìm Flir CM78 (1000A True RMS)

Ampe Kìm Flir CM78 là thiết bị đo điện đa năng kết hợp True RMS và nhiệt kế hồng ngoại không tiếp xúc. Giải pháp hoàn hảo để dự đoán hệ thống điện cao thế và thiết bị cơ khí công nghiệp lớn.

Giới thiệu ampe Kìm FLIR CM78 (1000A True RMS)

FLIR CM78 là ampe Kìm đo điện chuyên nghiệp, hỗ trợ đo dòng điện lên đến 1000 A với công nghệ True RMS, đáp ứng tốt các yêu cầu kiểm tra điện nghiệp và năng lượng. Thiết bị tích hợp đo nhiệt độ bằng hồng ngoại và cặp nhiệt điện K, cùng kết nối Bluetooth giúp truyền dữ liệu nhanh chóng, an toàn và tiện lợi.

Lý do nên chọn sản phẩm

• Đo dòng lớn đến 1000 A, hệ thống công suất phù hợp
• True RMS cho kết quả chính xác trong môi trường nhiễu
• Chuẩn an toàn cao CAT IV 600 V / CAT III 1000 V
• Tích hợp đo nhiệt độ IR và Type K
• Kết nối hỗ trợ ghi và truyền dữ liệu hỗ trợ Bluetooth

Tính năng chính

• Dải đo AC/DC: 0 – 1000 A (±2.5%)
• Dải điện áp AC/DC: 0 – 1000 V (±1.5%)
• Đo điện trở: đến 40 MΩ (±1.5%)
• Đo điện: đến 4.000 mF (±3%)
• Tần số: đến 4000 Hz
• Giá trị RMS thực: Có

Điểm đặc biệt

• Đường kính kẹp lớn: 42 mm (2000 MCM)
• Đo nhiệt độ hồng ngoại (IR):
  • Rậm: -20 đến 270°C
  • Độ chính xác: ±2%
• Đo nhiệt độ bằng cặp nhiệt điện K:
  • Rậm: -20 đến 760°C
  • Độ chính xác: ±3%
• IR đo khoảng cách tỷ lệ: 8:1
• Kết nối Bluetooth, phạm vi lên đến 10 m
• Độ bền cao, bảo hành đời sống có giới hạn

Thông số âm

Hạng	Thông số âm
Độ mở cửa hàng	42 mm (1.7 inch, tối đa dây 2000 MCM)
Điện AC/DC	Thang đo 1000 V / Độ chính xác cơ sở ±1,5%
Cấp an toàn điện	CAT IV 600 V, CAT III 1000 V
Dòng điện AC/DC	Thang đo 1000 A / Độ chính xác cơ sở ±2,5%
Điện dung	Thang đo 4.000 mF / Độ chính xác cơ bản ±3%
Tần số	Thang đo 4000 Hz / Độ chính xác cơ sở ±3%
Đo điện trở	Thang đo 40,00 MΩ / Độ chính xác cơ bản ±1,5%
Đo nhiệt độ hồng ngoại (IR)	-20 đến 270°C (-4 đến 518°F) / ±2%
Đo nhiệt độ cặp nhiệt điện Type K	-20 đến 760°C (-4 đến 1400°F) / ±3%
Tỷ lệ khoảng cách/điểm IR đo lường	8 : 1
Kết nối không dây	Bluetooth, phạm vi tối đa 10 m
Bộ nhớ / Thư viện ảnh	17.553 bức ảnh
nguồn	3 chân AA; tùy chọn sạc pin Li-Po TA04
катал …	CE, UL, FCC

ứng dụng sản phẩm

• Đo và giám sát đường dây điện trong hệ thống điện công nghiệp
• Bảo trì trạm biến, tủ điện, hệ thống phân phối
• Kiểm tra nhiệt độ thiết bị điện, điểm nóng bằng IR
• Phù hợp cho kỹ sư điện, bảo trì nhà máy và năng lượng

Phụ kiện hàng hóa

• Ampe FLIR CM78
• Pin AA (3 viên)
• Tùy chọn sạc pin Li-Poly FLIR TA04
• Hướng dẫn sử dụng

Hướng dẫn sử dụng & lưu ý khi đo Ampe Kìm FLIR CM78 (1000A True RMS)

Ampe Kìm FLIR CM78 là thiết bị đo điện chuyên nghiệp, hỗ trợ đo dòng AC/DC lên đến 1000A True RMS , tích hợp đo điện áp, điện trở, tần số, điện dung và đặc biệt có camera nhiệt FLIR Lepton® giúp phát hiện nhanh điểm nóng bất thường trong hệ thống điện. Để đảm bảo độ chính xác, chính xác và đạt hiệu quả tối đa của thiết bị, người dùng cần bổ sung các hướng dẫn sử dụng và kiểm tra bên dưới.

Kiểm tra thiết bị trước khi đo

Trước mỗi công việc, việc kiểm tra tình trạng nhanh chóng của Kìm là bước quan trọng tránh sai số đo và rủi ro an toàn điện.

Bước 1: Kiểm tra tổng thể thiết bị

• Với máy mới, kiểm tra thân máy không bị gãy, màn hình hiển thị rõ ràng, kẹp đóng mở tru.
• Với máy đã được sử dụng, hãy chú ý các dấu hiệu:
  • Hàm kẹp bị trôi, đóng không kín
  • Núm xoay bị rơ hoặc độ khó
  • Màn hình hiển thị mờ, nhấp nháy
• Đảm bảo không có Du khách, dầu mỡ hoặc dị vật bám tại bề mặt hàm kẹp – đây là yếu tố ảnh hưởng trực tiếp đến độ chính xác khi đo dòng.

Bước 2: Kiểm tra pin và nguồn trạng thái

• Đảm bảo pin còn đủ dung lượng trước khi đo để tránh tắt nguồn đột ngột khi đang thao tác.
• Nếu biểu tượng pin yếu xuất hiện, nên thay pin trước khi tiến hành đo dòng lớn hoặc đo liên tục.

Bước 3: Kiểm tra kết nối dây và cổng

• Quan sát dây đo đã bị nứt, bong lớp cách điện hay không.
• Cắm dây cáp chắc chắn vào cổng chức năng, tránh nhầm lẫn khi đo điện hoặc điện trở lại.

Hướng dẫn đo dòng điện bằng ampe Kìm FLIR CM78

Bước 1: Chọn đúng thước đo

• Xoay lựa chọn sai về chế độ AC hoặc DC Hiện tại theo loại tùy chọn cần đo.
• Với hệ thống điện có tải biến thiên hoặc dạng sóng không chuẩn, nên sử dụng True RMS chế độ để đảm bảo kết quả chính xác.

Bước 2:Kích thước dây dẫn đúng vị trí

• Chỉ kẹp một dây dẫn duy nhất, không kẹp đồng thời cả dây pha và dây trung tính.
• Đặt dây dẫn ở giữa kẹp kẹp để đạt được độ chính xác tối ưu.

Bước 3: Đọc và ổn định kết quả

• Giữ cố định trong một số giây để ổn định giá trị của dòng.
• Với dòng lớn, tránh di chuyển Kìm vào lúc đo để không gây nhiễu kết quả.

Chu kỳ kiểm tra & khuyến nghị khuyến nghị

Ampe Kìm FLIR CM78 là thiết bị điện tử có độ chính xác cao, cần được kiểm tra và chuẩn mực bất kỳ:

• Môi trường sử dụng thông thường (bảo vệ tòa nhà, điện dân dụng): Hiệu chuẩn 12 tháng/lần
• Môi trường công nghiệp, tải lớn, đo thường xuyên: Nên hiệu chuẩn 6 tháng/lần

Việc chuẩn bị nên được thực hiện tại đơn vị kỹ thuật chuyên nghiệp có thiết bị chuẩn, tránh tự ý can thiệp vào bo mạch bên trong.

Lỗi thường gặp khi sử dụng FLIR CM78 và cách giải quyết

Hiện	Nguyên nhân phổ biến	Cách xử lý
Đo dòng giá trị không ổn định	tăng đột biến, nhiễu điện	tăng lại vị trí, tránh nhiễu nguồn gần
Kết quả thấp hơn thực tế	Hàm kẹp hoặc không kín	Lau sạch hàm kẹp, kiểm tra độ sáng
Máy không bảo nguồn	Pin yếu hoặc gắn cực sai	Thay đổi mã pin mới, kiểm tra đúng chiều
màn hình nhiệt độ camera bị mờ	Nhiệt độ chưa ổn định, môi trường quá sáng	Chờ máy ổn định, thay đổi góc quan sát
Màn hình báo lỗi	Chọn sai độ đo	Tắt máy, chọn lại thang đo phù hợp

Bảo quản & bảo trì để tăng tuổi thọ thiết bị

Sau mỗi lần sử dụng, nên lau sạch bề mặt máy tính và đầu đo bằng khăn mềm, không để bỏ bụi bẩn, dầu mỡ hoặc hơi ẩm có thể ảnh hưởng đến độ chính xác. Thiết bị nên được lưu trữ trong hộp bảo vệ chuyên dụng, đặt ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp cũng như môi trường có nhiệt độ và độ ẩm cao.

Bên cạnh đó, người dùng cần kiểm tra bất kỳ pin, dây đo và các kết nối cổng nào; thay pin kịp thời khi pin yếu để tránh tình trạng rò rỉ gây hư hỏng linh kiện bên trong. Với các thiết bị sử dụng thường xuyên, việc kiểm tra và chuẩn định kỳ khuyến nghị của các nhà sản xuất sẽ giúp máy hoạt động ổn định, bền bỉ và kéo dài tuổi thọ dài lâu.

So sánh giá sản phẩm cùng phân khúc

tiêu chí	FLIR CM78	Fluke 376 FC	Hioki CM4373	UNI-T UT219E
Dòng AC/DC lên đa	1000A	1000A	1000A	1000A
Giá trị RMS thực	Có	Có	Có	Có
Đo điện AC/DC	Lên đến 1000V	Lên đến 1000V	Lên đến 1000V	Lên đến 1000V
Đo khởi động dòng (Inrush)	Có	Có	Có	Có
Đo điện trở / thông mạch / diode	Có	Có	Có	Có
Đo độ	Có (loại K)	Có	Có	Có
Đo số / chu kỳ làm việc	Có	Có	Có	Có
Công nghệ đa dạng	Công nghệ Bluetooth + Công cụ FLIR	iFlex + Fluke Connect	Hioki biến cảm ứng mở rộng	Không
Kết nối không dây	Có	Có	Không (tiêu chuẩn)	Không
Màn hình	Màn hình LCD lớn + đèn	Màn hình LCD + đèn	Màn hình LCD công nghiệp	Màn hình LCD
độ an toàn	CAT IV 600V / CAT III 1000V	CAT IV 600V / CAT III 1000V	CAT IV 600V / CAT III 1000V	CAT III 1000V
User redirect	Kỹ thuật điện + bảo trì trường	Điện công nghiệp chuyên sâu	Công nghiệp nặng / nhà máy	Thợ điện / kỹ thuật phổ thông

Phân tích Chi phí / Lợi ích (Phân tích giá trị)

Cân bằng rất tốt giữa tính năng – công nghệ – giá

• So với Fluke 376 FC: CM78 tương thích với các chức năng đo cốt lõi, nhưng giá mềm hơn, đặc biệt nếu không cần iFlex.
• So với Hioki CM4373: CM78 dễ sử dụng hơn, thiên về hiện trường & bảo trì hơn là nhà máy nặng.
• So với UNI-T UT219E: CM78 vượt trội về độ ổn định, độ an toàn và kết nối thông tin minh.

Lợi thế lớn: Bluetooth + phần mềm FLIR

• Truyền dữ liệu không có dây về điện thoại/máy tính
• Lưu – phân tích – lập báo cáo đo nhanh: Rất phù hợp cho kỹ thuật bảo trì, kiểm tra hệ thống điện định kỳ, không cần phải viết thủ công.

Đo dòng lớn & dòng khởi động cực kỳ ổn định

• Dải 1000A AC/DC + Inrush giúp đo động cơ, máy nén, tủ điện công nghiệp một cách an toàn.
• True RMS đảm bảo độ chính xác cao khi đo tải phi tuyến, biến tần, UPS, biến tần động cơ.

An toàn điện cao – sử dụng tốt cho công cụ & tủ điện

• Chuẩn CAT IV 600V / CAT III 1000V
• Phù hợp đo tại đầu nguồn, phân phối tủ, hệ thống điện công nghiệp.

Vì sao nên chọn mua ampe Kìm FLIR CM78 tại Extech.vn?

Không bán thiết bị chỉ định, Extech.vn tập trung vào giá trị sử dụng lâu dài cho khách hàng kỹ thuật:

• Nhiều năm kinh nghiệm trong lĩnh vực đo lường thiết bị
• Đội ngũ kỹ thuật hiểu rõ ứng dụng của ampe FLIR FLIR
• Tư vấn đúng mô hình – đúng công việc, tránh lãng phí chi phí
• Hỗ trợ kỹ thuật sau bán, đồng hành trong quá trình sử dụng

Đây là lý do có nhiều kỹ sư điện, đơn vị bảo trì và nhà sản xuất đơn vị Extech.vnlàm đối tác lâu dài.

Câu hỏi thường gặp – Câu hỏi thường gặp về Ampe Kìm FLIR CM78

FLIR CM78 đo dòng lên tới 1000A có an toàn không? Có. Máy được thiết kế với tiêu chuẩn an toàn cao, chịu được dòng điện lớn tới 1000A và phù hợp làm việc trong môi trường công nghiệp. Khi sử dụng hướng dẫn chính xác, thiết bị đảm bảo an toàn cho người dùng trong quá trình đo.

Điểm khác biệt lớn nhất của FLIR CM78 so với ampe kìm thông thường là gì? FLIR CM78 sử dụng công nghệ True RMS giúp đo chính xác cả dòng xoay theo dạng sóng. Ngoài ra, máy còn tích hợp khả năng đo linh hoạt, phù hợp các hệ thống điện tải cao mà ampe Máy phổ thông khó đáp ứng.

FLIR CM78 có dùng tốt để kiểm tra điện mặt trời hoặc hệ thống tần số không? Có. Cung cấp khả năng đo True RMS và độ ổn định cao, FLIR CM78 phù hợp để kiểm tra hệ thống điện có tần số biến tần, biến tần hoặc điện mặt trời – nơi dạng sóng không còn chuẩn hình sin.
