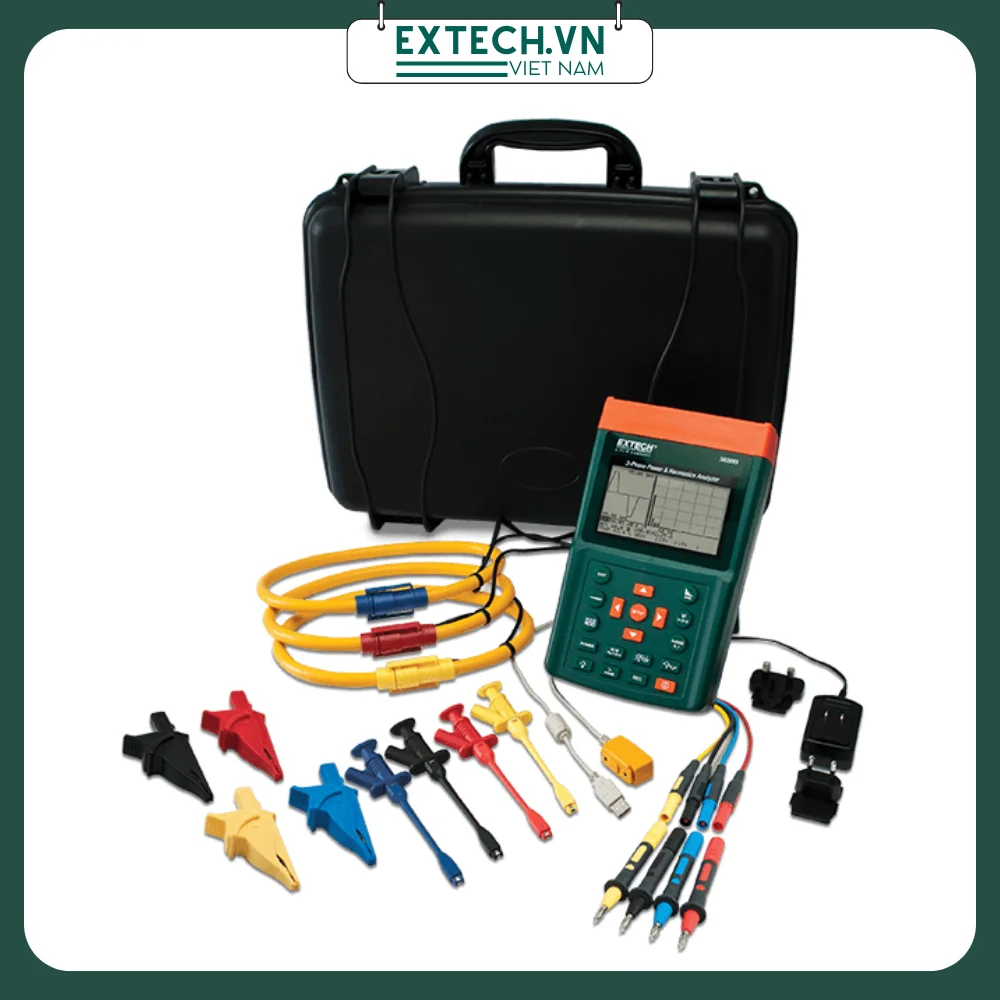

Máy phân tích sóng hài & công suất 3 pha Extech PQ3350-3
Extech PQ3350-3 là thiết bị đo và phân tích sóng hài và công suất điện 3 pha cao cấp của Extech Mỹ. Máy đi kèm với đầu dò dòng lớn lên tới 3000A với đường kính 60cm.
Máy phân tích sóng hài và công suất 3 pha PQ3350-3 sẽ tính toán dòng điện không cân bằng qua dòng trung tính (In). Ghi lại 28 sự kiện tạm thời (bao gồm Dip, Swell và Outage) với ngưỡng có thể lập trình (%). Màn hình hiển thị đồng thời sóng hài và dạng sóng, phân tích tổng nhiễu hài.
Thiết bị phân tích sóng hài và công suất này cho phép lập trình thời gian đo, USB cách ly quang học với phần mềm để tải xuống Dạng sóng, Thông số công suất và Sóng hài. Bao gồm 3 kẹp dòng điện linh hoạt, 4 dây dẫn điện áp với kẹp cá sấu và kẹp pít tông có thể thu vào, 8 pin AA, bộ chuyển đổi AC đa năng, phần mềm, cáp giao diện USB và hộp đựng.
Tính năng đặc điểm:
- Lập danh mục dữ liệu của hệ thống một và 3 pha / 3 dây hoặc 3 pha / 4 dây (lên đến 52.428 số đọc một pha hoặc 17.476 số đọc 3 pha)
- Đầu dò kẹp linh hoạt có thể được sử dụng để quấn quanh thanh cái và bó dây
- Đầu dò 60cm đo dòng cao lên tới 3000A
- Màn hình LCD có đèn nền lớn hiển thị tới 35 thông số trong một màn hình
- Kẹp khi đo công suất True RMS với màn hình Harmonics trên màn hình
- Hiển thị đồng thời Sóng hài và Dạng sóng
- Hiển thị dạng sóng với giá trị đỉnh (1024 mẫu / chu kỳ)
- Phân tích tổng méo hài (THD-F)
- Nhu cầu tối đa (MDkW, MW, kVA, MVA) với khoảng thời gian có thể lập trình
- Tỷ lệ CT có thể điều chỉnh (1 đến 3000) và tỷ lệ VT (1 đến 600)
- Sơ đồ pha đồ họa với các thông số hệ thống 3 pha
- Hệ số không cân bằng điện áp hoặc dòng điện 3 pha (VUR, VIR) và hệ số không cân bằng (d0%, d2%)
- Dòng điện không cân bằng được tính toán qua dòng trung tính (In)
- Ghi lại 28 sự kiện thoáng qua (bao gồm Dip, Swell và Outage) với ngưỡng có thể lập trình (%)
- Giao diện USB được cách ly về mặt quang học với phần mềm để tải xuống Dạng sóng, Thông số công suất và Sóng hài
- Bao gồm 3 kẹp dòng điện linh hoạt, 4 dây dẫn điện áp với kẹp cá sấu và kẹp pít tông có thể thu vào, 8 pin AA, bộ chuyển đổi AC đa năng, phần mềm, cáp giao diện USB và hộp đựng
Thông số kỹ thuật:
Thông số kỹ thuật | Phạm vi | Độ chính xác cơ bản |
---|---|---|
ACV (True rms) | 600V | ± (0,5% rdg + 5 ngày) |
Dòng điện AC | Mẫu PQ3350-1 (1200A) | ± (0,5% rdg + 5 ngày) |
Mẫu PQ3350-3 (3000A) | ± (0,5% rdg + 5 ngày) | |
Công suất hoạt động (kW) | 9,999MW | ± (1% rdg + 8d) |
Công suất biểu kiến (kVA) | 9999kVA | VA = Vrms x Arms |
Công suất phản kháng (kVAR) | 9999kVAR | VAR = sqr (VA 2 -W 2 ) |
Hệ số công suất | 0,0 đến +1,00 | ± (1,5% ° rdg ± 8 ngày) |
Tần số | 45-65Hz | 0,1Hz |
Giai đoạn | -180,0 ° ~ 0 ° ~ + 180,0 ° | ± 1 ° |
Sóng hài | 1 đến 99 | ± 2% |
Yếu tố Crest | 1,00 đến 99,99 | ± (5% + 30ngày) |
Độ chính xác điện áp AC cao nhất | _ | ± (5% rdg + 30 ngày) |
Độ chính xác dòng điện cao nhất AC | _ | ± (5% rdg + 30 ngày) |
Năng lượng điện hoạt động (kWh) | 0mWh đến 999,999kWh | |
Năng lượng công suất phản kháng (kVARh) | 0,0kVARh đến 1000MWh | |
Đăng nhập vào dữ liệu | 52428 hồ sơ (giai đoạn một) / 17476 hồ sơ (giai đoạn 3) | |
Kích thước / Trọng lượng | 10,1 x 6,1 x 2,3 “(257 x 155 x 57mm) / 2,5 lbs (1160g) |
