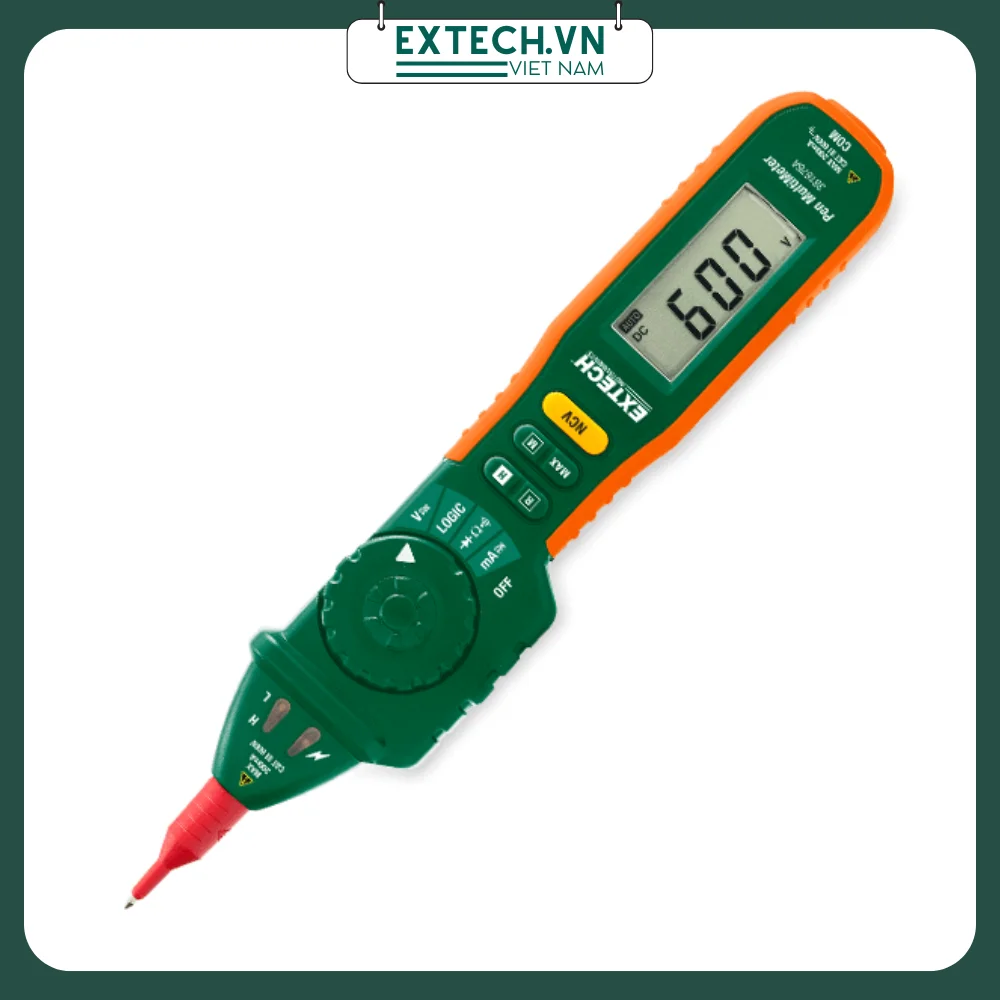

Bút vạn năng Extech 381676A: Dò điện áp không tiếp xúc
Extech 381676A là đồng hồ vạn năng dạng bút với bộ dò điện áp không tiếp xúc (NCV) tích hợp sẵn. Bút vạn năng Extech 381676A có chín chức năng bao gồm đo điện áp AC / DC đến 600V. Đo dòng điện AC / DC đến 200mA, điện trở, cũng như kiểm tra liên tục, Diode và kiểm tra logic. Với nút vặn đầu bút, bạn có thể thu đầu dò vào trong.

Bút vạn năng Extech 381676A dễ sử dụng, có thể hoạt động một tay với kẹp cá sấu. Thiết bị dò điện áp không tiếp xúc thuận tiện cho phép phát hiện nhanh điện áp trực tiếp. Bạn có thể đo thủ công hoặc tự động. Bút đi kèm với dây đo, kẹp cá sấu, pin và hướng dẫn sử dụng.
Tính năng, đặc điểm
- Có 9 chức năng bao gồm điện áp AC / DC đến 600V.
- Đo cường độ dòng điện AC / DC đến 200mA.
- Đo điện trở, logic, diode và kiểm tra liên tục.
- Chức năng phát hiện điện áp không tiếp xúc tích hợp (NCV)
- Âm báo và đèn báo.
- Giữ dữ liệu, giữ dải ô và giữ tối đa
- Màn hình LCD có độ tương phản cao 2000 số.
- Sắp xếp và chỉ báo pin yếu.
- Tự động tắt nguồn để tiết kiệm pin.
- Quay số chức năng quay dễ sử dụng cho thao tác một tay.
- Xếp hạng an toàn CAT III 600V.
Các ứng dụng:
- Phát hiện mạch sống AC.
- Công cụ khắc phục sự cố Field Service cho các mạch AC / DC.
- R & D và khắc phục sự cố bo mạch.
- Thử nghiệm mạch kỹ thuật số.
Thông số kỹ thuật
Thông số kỹ thuật chung / General Specifications
Thông số / Parameter | Giá trị / Value | Diễn giải / Description |
---|---|---|
Dòng AC / AC Current | 20mA, 200mA | Hai thang đo dòng điện xoay chiều |
Độ chính xác cơ bản dòng AC / AC Current Basic Accuracy | ±2% | Sai số cơ bản trong dải đo AC current |
Độ phân giải tối đa dòng AC / AC Current Max Resolution | 0.01mA | Giá trị nhỏ nhất có thể hiển thị |
Điện áp AC / AC Voltage | 200mV, 2V, 20V, 200V, 600V | Các thang đo điện áp xoay chiều |
Độ chính xác cơ bản điện áp AC / AC Voltage Basic Accuracy | ±0.8% | Sai số cơ bản điện áp AC |
Độ phân giải tối đa điện áp AC / AC Voltage Max Resolution | 0.1mV | |
Kiểm tra thông mạch / Continuity | Có tiếng bíp khi <50Ω | Còi báo khi mạch thông dưới 50Ω |
Dòng DC / DC Current | 20mA, 200mA | Các thang đo dòng điện một chiều |
Độ chính xác cơ bản dòng DC / DC Current Basic Accuracy | ±1.5% | Sai số cơ bản DC current |
Độ phân giải tối đa dòng DC / DC Current Max Resolution | 0.01mA | |
Điện áp DC / DC Voltage | 200mV, 2V, 20V, 200V, 600V | Các thang đo điện áp một chiều |
Độ chính xác cơ bản điện áp DC / DC Voltage Basic Accuracy | ±0.7% | Sai số cơ bản điện áp DC |
Độ phân giải tối đa điện áp DC / DC Voltage Max Resolution | 0.1mV | |
Kiểm tra diode / Diode Test | 1mA @ xấp xỉ 1.5V | Dòng điện kiểm tra xấp xỉ 1mA tại điện áp 1.5V |
Kiểm tra logic / Logic Test | 0 – 1.5V (LED xanh), 1.5 – 3.5V (Tắt), 3.5 – 5V (LED đỏ) | Hiển thị tín hiệu logic bằng màu đèn LED |
Phát hiện điện áp không tiếp xúc / NCV Detector | >110VAC | Phát hiện điện áp xoay chiều không tiếp xúc |
Điện trở / Resistance | 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 20MΩ | Các thang đo điện trở |
Độ phân giải tối đa điện trở / Resistance Max Resolution | 0.1Ω |
Thông tin bổ sung / Additional Details
Thông số / Parameter | Giá trị / Value | Diễn giải / Description |
---|---|---|
Chứng nhận / Certifications | CE | Đáp ứng tiêu chuẩn châu Âu |
Kích thước / Dimensions | 8.2 × 1.5 × 1.1” (208 × 38 × 29mm) | Dài × rộng × cao |
Nguồn cấp / Power | 2 pin AAA (1.5V) | Nguồn điện sử dụng |
Cấp bảo vệ / Safety Category | CAT III – 600V | Dành cho hệ thống điện hạ áp |
Bảo hành / Warranty | 1 năm | Thời gian bảo hành chính hãng |
Khối lượng / Weight | 4.6 oz (129g) | Trọng lượng thiết bị |
pv huy –
Extech 381676A
Pen-Type Digital Multimeter, 200VAC / DC, 200mA AC / DC w / Đầu dò điện áp không tiếp xúc
Extech 381676A là một Multimeter Pen Styled với bộ dò NCV tích hợp sẵn. 381676A có chín chức năng bao gồm điện áp AC / DC đến 600V, AC / DC hiện tại đến 200mA, điện trở, cũng như kiểm tra Logic, Diode và Continuity. Đồng hồ này có dễ sử dụng quay quay với clip cá sấu cho một hoạt động tay. Thiết bị dò điện áp không tiếp xúc thuận tiện cho phép phát hiện nhanh điện áp trực tiếp. Các 381676 có một CAT III-600V đánh giá và đi kèm hoàn chỉnh với dẫn thử nghiệm, clip aligator, pin, hướng dẫn sử dụng và mềm case.l
