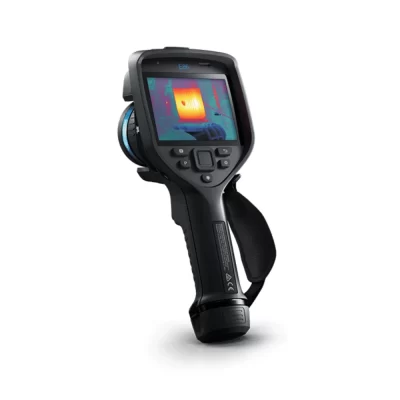

Camera chụp ảnh nhiệt Flir E86

Giới thiệu camera chụp ảnh nhiệt FLIR E86

FLIR E86 là camera ảnh nhiệt hiệu suất cao dành cho kiểm tra điện, cơ khí và bảo trì công nghiệp chuyên sâu. Thiết bị được trang bị cảm biến 464 × 348 pixels, kết hợp ống kính AutoCal™ hoán đổi và công nghệ FlexView™ hai góc nhìn, cho phép người dùng chuyển đổi nhanh giữa quét diện rộng và kiểm tra chi tiết từ xa. Nhờ dải đo nhiệt mở rộng và độ nhạy nhiệt vượt trội, FLIR E86 giúp phát hiện chính xác điểm nóng, lỗi tiềm ẩn và các bất thường khó quan sát trong hệ thống.

Lý do nên chọn FLIR E86

• Độ phân giải ảnh nhiệt cao 464 × 348 pixels
• Hỗ trợ nhiều ống kính AutoCal™, tự nhận diện
• Công nghệ FlexView™ Dual FOV – chuyển đổi góc nhìn tức thì
• Độ nhạy nhiệt cao, phát hiện chênh lệch nhiệt rất nhỏ
• Tích hợp Inspection Route và FLIR Ignite Cloud
• Phù hợp kiểm tra quy mô lớn, nhiều điểm đo, nhiều khu vực

Tính năng chính

• Ảnh nhiệt sắc nét – độ chính xác cao
  • Độ chính xác: ±2°C hoặc ±2% giá trị đo
  • Độ nhạy nhiệt NETD thấp tới <30 mK
• Ống kính AutoCal™ hoán đổi
  • Các tùy chọn góc nhìn: 80° / 42° / 24° / 14°
  • Tối ưu cho cả quét tổng thể và đo chi tiết từ xa
• Công nghệ hình ảnh FLIR tiên tiến
  • UltraMax® nâng cao độ chi tiết ảnh
  • MSX® tăng cường chi tiết biên dạng từ camera thường
• Đo và phân tích linh hoạt
  • Điểm đo trung tâm, điểm nóng/lạnh, nhiều preset người dùng
  • Ghi video nhiệt radiometric thời gian thực
• Hỗ trợ kiểm tra theo tuyến (Inspection Route): Chạy các tuyến kiểm tra đã lập sẵn, giúp quản lý công việc hiệu quả
• Kết nối & lưu trữ thông minh
  • Tự động tải ảnh lên FLIR Ignite Cloud
  • Lưu trữ thẻ SD rời, xuất báo cáo nhanh

Đặc điểm nổi bật

• Màn hình cảm ứng 4 inch: Độ phân giải 640 × 480, tự xoay theo hướng cầm
• Camera thường 5 MP + đèn LED: Hỗ trợ chụp ảnh và quay video minh họa
• Laser pointer tích hợp: Xác định chính xác vị trí điểm đo
• Thiết kế chắc chắn, pin rời: Hoạt động liên tục > 2.5 giờ

Thông số kỹ thuật chính

Thông số nổi bật

Hạng mục	Thông số
Độ phân giải hồng ngoại (IR)	464 × 348 pixel
Độ nhạy nhiệt (NETD)	<30 mK (ống kính 42°) @30°C <40 mK (24°) @30°C <50 mK (14°) @30°C <40 mK (80°) @30°C
Độ chính xác	±2°C hoặc ±2% giá trị đo
Trường nhìn (FOV)	42° × 32° / 24° × 18° / 14° × 10° / 80° × 63°
Camera thường	5 MP, tích hợp đèn LED (không hoạt động khi dùng lens 80°)
Màn hình	LCD cảm ứng 4 inch, 640 × 480 px, tự xoay
Bộ nhớ	Thẻ SD rời

Hình ảnh & Quang học

Hạng mục	Thông số
Bảng màu	Iron, Rainbow, Rainbow HC, White Hot, Black Hot, Arctic, Lava
Cảm biến	Microbolometer không làm mát, pitch 17 µm
Zoom số	1–4× liên tục (tùy cấu hình) 1–8× với cấu hình Dual FOV
Khẩu độ (f-number)	f/1.5 (14°) · f/1.3 (24°, 80°) · f/1.1 (42°)
Tiêu cự	5 mm (80°) · 10 mm (42°) · 17 mm (24°) · 29 mm (14°)
Lấy nét	LDM liên tục, LDM 1 lần, tương phản, chỉnh tay
Tần số ảnh	30 Hz
Nhận dạng ống kính	Tự động
Khoảng cách lấy nét tối thiểu	0.15 m (42°, 24°) · 1.0 m (14°)
Khoảng cách tối thiểu với MSX	0.65 m (42°) · 0.5 m (24°) · 1.0 m (14°)
IFOV (độ phân giải không gian)	3.6 / 1.66 / 0.90 / 0.52 mrad/pixel (80° → 14°)
Dải phổ hồng ngoại	7.5 – 14 µm
UltraMax	Có

Đo lường & Phân tích

Hạng mục	Thông số
Dải nhiệt độ đo	–20 đến 120°C 0 đến 650°C 300 đến 1500°C
Chế độ đo	Không đo / điểm trung tâm / điểm nóng / điểm lạnh / preset người dùng
Điểm đo nhanh	3 điểm đo đồng thời (live mode)
Ghi video nhiệt	Ghi video nhiệt có dữ liệu đo (.csq)
Stream video nhiệt	Qua UVC, Wi-Fi
PIP	Có, điều chỉnh kích thước & vị trí

Giao tiếp & Lưu trữ

Hạng mục	Thông số
Cổng kết nối	USB 2.0, Bluetooth®, Wi-Fi, DisplayPort
Định dạng ảnh	JPEG tiêu chuẩn, kèm dữ liệu đo
Chế độ lưu	IR, ảnh thường, MSX, PIP
Time-lapse	10 giây – 24 giờ (ảnh nhiệt)
METERLiNK	Có

Nguồn & Môi trường

Hạng mục	Thông số
Thời gian pin	>2.5 giờ (25°C, dùng tiêu chuẩn)
Pin	Pin Li-ion sạc lại
Nhiệt độ làm việc	–15 đến 50°C
Nhiệt độ lưu trữ	–40 đến 70°C
An toàn	EN / UL / CSA / PSE 60950-1

Thông tin chung

Hạng mục	Thông số
Con trỏ laser	Có
FLIR Inspection Route	Có
Bộ sản phẩm	Máy + lens, 2 pin, sạc pin, vali cứng, dây đeo, nắp lens, bộ nguồn, thẻ SD 8GB, cáp USB-C/HDMI, license FLIR Thermal Studio Starter

Ứng dụng sản phẩm

• Kiểm tra hệ thống điện trung – cao thế
• Bảo trì động cơ, ổ trục, hệ thống cơ khí
• Kiểm tra nhiệt trong nhà máy, trạm biến áp
• Đánh giá tình trạng tài sản, bảo trì dự đoán (Predictive Maintenance)
• Kiểm tra HVAC và các hệ thống công nghiệp phức tạp

Hướng dẫn sử dụng & lưu ý khi đo

FLIR E86 là camera chụp ảnh nhiệt chuyên dụng thuộc dòng E-Series, sử dụng cảm biến hồng ngoại độ phân giải cao kết hợp thuật toán xử lý hình ảnh tiên tiến của FLIR. Thiết bị cho phép phát hiện nhanh các điểm bất thường về nhiệt trong hệ thống điện, cơ khí, HVAC, công trình xây dựng và bảo trì công nghiệp.

Để đảm bảo kết quả đo chính xác và khai thác đúng hiệu năng của camera, người dùng cần tuân thủ các bước kiểm tra và thao tác sau.

Quy trình kiểm tra thiết bị trước khi đo

Bước 1: Kiểm tra tổng thể camera

• Đảm bảo ống kính hồng ngoại sạch, không trầy xước, không bám bụi hoặc dấu vân tay.
• Kiểm tra thân máy không nứt vỡ, các nút chức năng phản hồi tốt.
• Với máy đã qua sử dụng, cần kiểm tra màn hình hiển thị có điểm chết hoặc sai màu không.

Lưu ý: Ống kính bẩn là nguyên nhân phổ biến gây sai lệch nhiệt độ đo.

Bước 2: Khởi động và kiểm tra trạng thái hoạt động

• Bật máy và chờ camera khởi động hoàn toàn.
• Kiểm tra pin còn đủ dung lượng cho ca đo (khuyến nghị >50%).
• Quan sát hình ảnh nhiệt hiển thị có ổn định, không bị nhiễu hoặc lag.

Bước 3: Thiết lập thông số đo phù hợp

Trước khi đo, cần thiết lập đúng:

• Hệ số phát xạ (Emissivity) theo vật liệu bề mặt (kim loại, nhựa, sơn, bê tông…).
• Khoảng nhiệt đo (Temperature Range) phù hợp với đối tượng cần kiểm tra.
• Bảng màu (Color Palette) giúp dễ nhận biết điểm nóng/lạnh bất thường.

Thiết lập sai emissivity là nguyên nhân hàng đầu gây sai số khi đo ảnh nhiệt.

Bước 4: Thực hiện đo và ghi nhận dữ liệu

• Giữ camera ổn định, không rung lắc khi chụp.
• Khoảng cách đo phù hợp theo khuyến nghị của FLIR để đảm bảo độ phân giải nhiệt tối ưu.
• Tránh đo qua kính, nhựa trong hoặc bề mặt phản xạ mạnh vì có thể gây sai lệch hình ảnh.

Chu kỳ hiệu chuẩn & kiểm tra độ chính xác khuyến nghị

FLIR E86 được hiệu chuẩn tại nhà máy trước khi xuất xưởng, tuy nhiên trong quá trình sử dụng lâu dài, đặc biệt ở môi trường công nghiệp, việc kiểm tra định kỳ là cần thiết.

• Môi trường sử dụng thông thường (bảo trì điện, HVAC, tòa nhà): Kiểm tra/hiệu chuẩn mỗi 12 tháng/lần
• Môi trường khắc nghiệt (nhiệt cao, bụi, rung, nhà máy nặng): Rút ngắn chu kỳ còn 6–9 tháng/lần

Ngoài hiệu chuẩn chính thức, người dùng nên:

• So sánh nhanh kết quả đo với nguồn nhiệt chuẩn (blackbody hoặc thiết bị tham chiếu).
• Theo dõi sự ổn định hình ảnh giữa các lần đo để phát hiện sớm dấu hiệu sai lệch.

Lỗi thường gặp khi sử dụng và cách khắc phục

Hiện tượng	Nguyên nhân phổ biến	Cách xử lý
Hình ảnh nhiệt không rõ, nhiễu	Ống kính bẩn, hơi nước	Lau ống kính bằng khăn chuyên dụng, để máy thích nghi môi trường
Nhiệt độ hiển thị sai thực tế	Sai emissivity hoặc bề mặt phản xạ	Cài lại hệ số phát xạ phù hợp, thay đổi góc đo
Máy đo chậm, lag	Pin yếu hoặc nhiệt độ môi trường cao	Sạc pin, cho máy nghỉ 5–10 phút
Không lưu được ảnh	Bộ nhớ đầy hoặc lỗi thẻ nhớ	Xóa dữ liệu cũ, kiểm tra bộ nhớ
Kết quả thay đổi liên tục	Khoảng cách đo không ổn định	Giữ khoảng cách cố định, dùng giá đỡ nếu cần

Bảo quản & bảo trì để tăng tuổi thọ thiết bị

Sau khi sử dụng, nên tắt máy đúng quy trình và lau sạch ống kính hồng ngoại bằng khăn mềm chuyên dụng, tránh dùng giấy khô hoặc hóa chất mạnh gây xước lớp phủ quang học. Không để camera tiếp xúc trực tiếp với môi trường ẩm, nhiệt cao hoặc bụi kim loại trong thời gian dài. Khi không sử dụng, cất thiết bị vào túi/hộp chống sốc kèm gói hút ẩm để bảo vệ linh kiện bên trong.

Định kỳ kiểm tra pin, cổng kết nối và tình trạng hiển thị hình ảnh nhiệt. Khuyến nghị hiệu chuẩn lại thiết bị theo chu kỳ của hãng (6–12 tháng) để duy trì độ chính xác và đảm bảo camera luôn hoạt động ổn định trong quá trình đo kiểm và bảo trì thực tế.

So sánh sản phẩm cùng phân khúc giá

Tiêu chí	FLIR E86	Testo 883	HIKMICRO G60	FLUKE TiS75+
Độ phân giải hồng ngoại	464 × 348 (≈161.000 pixel)	320 × 240	640 × 480	320 × 240
Dải đo nhiệt độ	−20 → +1200 °C	−30 → +650 °C	−20 → +650 °C	−20 → +550 °C
Độ chính xác	±2 °C hoặc ±2%	±2 °C	±2 °C	±2 °C
Công nghệ nâng ảnh	MSX (trộn ảnh thực + nhiệt)	SuperResolution + IFOV	Image Fusion	IR-Fusion
Màn hình	4” LCD cảm ứng	3.5” LCD	4.3” LCD	3.5” LCD
Kết nối & phân tích	Wi-Fi, Bluetooth, FLIR Ignite Cloud	Wi-Fi, phần mềm PC	Wi-Fi, App	Wi-Fi, phần mềm Fluke
Định hướng sử dụng	Công nghiệp nặng, điện, cơ khí, năng lượng	Điện – bảo trì chuyên sâu	Kỹ thuật – công nghiệp	Điện – công trình

Phân tích Chi phí / Lợi ích

1. Dải nhiệt cực rộng – vượt trội phân khúc
   • Đo lên tới 1200 °C → phù hợp kiểm tra lò nung, kim loại, động cơ, hệ thống điện công suất lớn.
   • Phần lớn đối thủ cùng tầm chỉ dừng ở 550–650 °C.
2. Độ phân giải cao + MSX = nhìn rất rõ lỗi
   • 464 × 348 pixel giúp phát hiện điểm nóng nhỏ, khe tiếp xúc điện, lỗi cách nhiệt sớm.
   • Công nghệ MSX chồng chi tiết ảnh thực lên ảnh nhiệt → hình ảnh rõ biên, dễ khoanh vùng lỗi, cực kỳ có giá trị khi làm báo cáo kỹ thuật.
3. Phân tích chuyên sâu, không chỉ “xem cho biết”
   • Đặt nhiều điểm đo, vùng đo, đường đo
   • Phân tích nhiệt độ max/min/average
   • Phù hợp kiểm tra bảo trì dự đoán (predictive maintenance)

Mua camera chụp ảnh nhiệt E86 chính hãng tại Extech.vn

FLIR E86 là dòng camera chụp ảnh nhiệt cao cấp, thường được sử dụng trong kiểm tra điện công nghiệp, bảo trì nhà máy, tòa nhà quy mô lớn và hệ thống cơ điện phức tạp. Vì giá trị thiết bị cao và yêu cầu kỹ thuật nghiêm ngặt, việc chọn đơn vị phân phối uy tín là yếu tố then chốt để đảm bảo hiệu quả sử dụng lâu dài.

Tại Extech.vn, camera chụp ảnh nhiệt FLIR E86 được cung cấp chính hãng, nguồn gốc rõ ràng, kèm theo dịch vụ kỹ thuật phù hợp cho doanh nghiệp, kỹ sư và đơn vị bảo trì chuyên nghiệp.

Với hơn 11 năm kinh nghiệm trong lĩnh vực thiết bị đo và kiểm tra kỹ thuật. Trong đó, FLIR E86 là model được nhiều khách hàng lựa chọn nhờ khả năng phân tích nhiệt chuyên sâu và độ ổn định cao.

Quyền lợi khi mua hàng tại Extech.vn:

• Hàng có sẵn, giao nhanh toàn quốc
• Nhiều khu vực được miễn phí vận chuyển
• Được kiểm tra thiết bị trước khi nhận
• Cam kết hoàn tiền 200% nếu phát hiện hàng giả, hàng không chính hãng

FAQ – Câu hỏi thường gặp về camera chụp ảnh nhiệt E86

1. FLIR E86 phù hợp với những công việc nào?
   FLIR E86 đặc biệt phù hợp cho kiểm tra tủ điện trung thế – hạ thế, trạm điện, động cơ công suất lớn, hệ thống cơ điện trong nhà máy và tòa nhà quy mô lớn.
2. Camera chụp ảnh nhiệt FLIR E86 có dùng được cho bảo trì định kỳ không?
   Có. Thiết bị hỗ trợ ghi nhận và phân tích điểm nóng chính xác, giúp phát hiện sớm rủi ro và lập kế hoạch bảo trì hiệu quả.
3. FLIR E86 có cần hiệu chuẩn trong quá trình sử dụng không?
   Có. Việc hiệu chuẩn định kỳ giúp đảm bảo độ chính xác đo, đặc biệt quan trọng với doanh nghiệp yêu cầu báo cáo kỹ thuật và kiểm định nội bộ.
