Camera chụp ảnh nhiệt Flir E76

Camera chụp ảnh nhiệt Flir E76 là công cụ xử lý sự cố chuyên nghiệp cho điện và cơ khí. Tìm vấn đề ẩn và kiểm tra nhiệt chính xác nhờ độ phân giải 320×240 pixel cùng công nghệ hình ảnh MSX sắc nét.

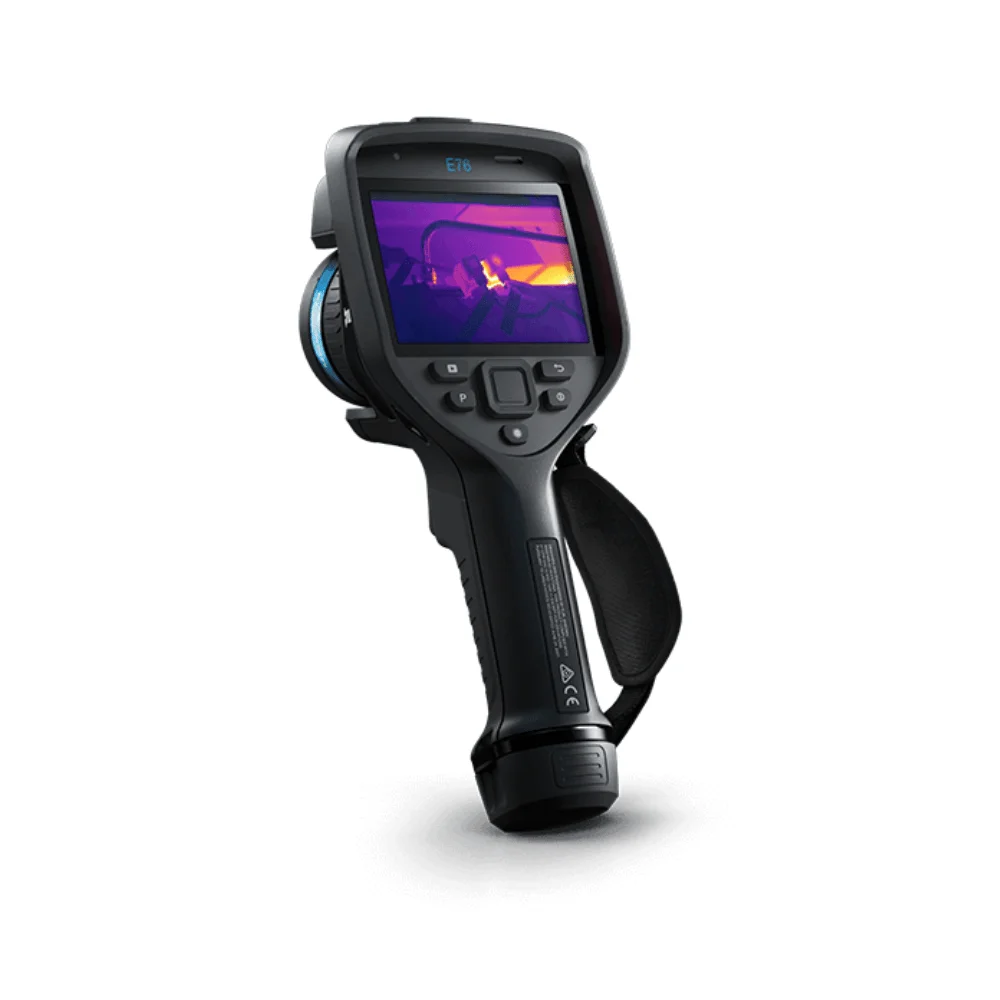

Giới thiệu camera chụp ảnh nhiệt FLIR E76

FLIR E76 là camera chụp ảnh nhiệt chuyên nghiệp thuộc dòng Exx-Series, được thiết kế cho các ứng dụng kiểm tra công nghiệp, điện và bảo trì nâng cao. Thiết bị sở hữu độ phân giải nhiệt cao 320 × 240 pixel, hỗ trợ nhiều tùy chọn ống kính, cho phép quan sát chính xác cả mục tiêu ở gần lẫn khoảng cách xa. Công nghệ MSX® độc quyền của FLIR giúp tăng cường chi tiết hình ảnh, mang lại khả năng phân tích trực quan và hiệu quả hơn trong thực tế.

Lý do nên chọn sản phẩm

• Độ phân giải nhiệt cao, hình ảnh sắc nét và chi tiết
• Hỗ trợ nhiều ống kính, linh hoạt cho nhiều khoảng đo khác nhau
• Lấy nét tự động bằng laser giúp đo nhanh và chính xác
• Tích hợp FLIR Ignite™ và Inspection Route, tối ưu công tác kiểm tra quy mô lớn
• Phù hợp cho kỹ sư, chuyên gia bảo trì và kiểm tra chuyên sâu

Tính năng chính

• Độ phân giải ảnh nhiệt: 320 × 240 pixel
• Độ nhạy nhiệt (NETD):
  • <30 mK (ống kính 42°)
  • <40 mK (24° và 80°)
  • <50 mK (14°)
• Dải đo nhiệt độ:
  • -20 đến 120°C
  • 0 đến 650°C
  • Mở rộng đến 1000°C (tùy chọn)
• Độ chính xác: ±2°C hoặc ±2% giá trị đo
• Tần số quét hình ảnh: 30 Hz
• Camera ảnh thường: 5 MP, tích hợp đèn LED

Đặc điểm nổi bật

• Hỗ trợ nhiều góc nhìn (FOV): 14°, 24°, 42° và 80°
• Lấy nét tự động bằng laser (LDM), kết hợp lấy nét tay
• Màn hình cảm ứng 4 inch, độ phân giải 640 × 480 pixel, xoay tự động
• Công nghệ UltraMax® và MSX® nâng cao chất lượng hình ảnh
• Ghi và phát video hồng ngoại có dữ liệu nhiệt (radiometric) theo thời gian thực
• Lưu trữ dữ liệu bằng thẻ nhớ SD rời

Thông số kỹ thuật

Ảnh nhiệt & Quang học

Hạng mục	Thông số
Độ phân giải ảnh nhiệt	320 × 240 pixel
Độ nhạy nhiệt (NETD)	<30 mK (42°); <40 mK (24°); <50 mK (14°); <40 mK (80°) @30°C
Độ chính xác	±2°C hoặc ±2% giá trị đo
Dải phổ hồng ngoại	7.5 – 14 µm
Loại cảm biến	Microbolometer không làm mát, pitch 17 µm
Tần số quét ảnh	30 Hz
UltraMax®	Có
Camera ảnh thường	5 MP, tích hợp đèn LED chụp ảnh/video (không dùng với ống kính 80°)
Màn hình	LCD cảm ứng 4″, 640 × 480 px, xoay tự động
Thẻ nhớ	SD card rời

Ống kính & Trường nhìn (FOV)

Ống kính	Trường nhìn (FOV)	Tiêu cự	f-number	IFOV
80°	80° × 63°	5 mm	f/1.3	5.2 mrad/pixel
42°	42° × 32°	10 mm	f/1.1	2.41 mrad/pixel
24°	24° × 18°	17 mm	f/1.3	1.31 mrad/pixel
14°	14° × 10°	29 mm	f/1.5	0.75 mrad/pixel

Nhận dạng ống kính: Tự động
Zoom số:

• 1–4× (14°, 24°, 42°)

• 1–8× (Dual FOV & 80°)

Lấy nét & Khoảng cách

Hạng mục	Thông số
Chế độ lấy nét	LDM liên tục, LDM 1 lần, tương phản 1 lần, thủ công
Khoảng cách lấy nét tối thiểu	0.15 m (42°, 24°); 1.0 m (14°)
Khoảng cách MSX tối thiểu	0.65 m (42°); 0.5 m (24°); 1.0 m (14°)

Đo lường & Phân tích

Hạng mục	Thông số
Dải nhiệt độ đo	–20 đến 120°C; 0 đến 650°C
Tùy chọn đo nhiệt cao	300–1000°C (cần mua option T199559)
Chế độ đo	Trung tâm, điểm nóng, điểm lạnh, preset người dùng
Spot meter	3 điểm đo đồng thời
Picture-in-Picture	Có, thay đổi kích thước & vị trí
Video nhiệt có dữ liệu đo	Ghi realtime (.csq)
Streaming nhiệt	Qua USB (UVC), Wi-Fi

Giao tiếp & Lưu trữ

Hạng mục	Thông số
Kết nối	USB 2.0, Bluetooth®, Wi-Fi, DisplayPort
Định dạng ảnh	JPEG kèm dữ liệu đo
METERLiNK®	Có
Time-lapse nhiệt	10 giây – 24 giờ
Xuất video	DisplayPort qua USB-C

Nguồn & Môi trường

Hạng mục	Thông số
Thời gian hoạt động	>2.5 giờ (25°C, dùng thông thường)
Pin	Li-ion sạc lại
Nhiệt độ làm việc	–15 đến 50°C
Nhiệt độ lưu trữ	–40 đến 70°C
Laser pointer	Có
Chứng nhận an toàn	EN / UL / CSA / PSE 60950-1

Ứng dụng sản phẩm

• Kiểm tra và bảo trì hệ thống điện trung – cao thế
• Phân tích nhiệt trong cơ khí, động cơ, ổ trục
• Giám sát nhiệt trong nhà máy, dây chuyền sản xuất
• Ứng dụng trong ngành năng lượng, HVAC và xây dựng
• Khảo sát nhiệt độ ở nhiều vị trí và khu vực rộng

Phụ kiện sản phẩm

• Camera chụp ảnh nhiệt FLIR E76 kèm ống kính
• 02 pin sạc Li-ion
• Bộ sạc pin
• Thẻ nhớ SD 8 GB
• Hộp đựng cứng chuyên dụng
• Dây đeo, nắp bảo vệ ống kính
• Cáp kết nối (USB Type-C, HDMI, USB-A)
• Phần mềm FLIR Thermal Studio Starter
• Tài liệu hướng dẫn sử dụng

Hướng dẫn sử dụng & lưu ý khi đo

Camera chụp ảnh nhiệt FLIR E76 là thiết bị đo nhiệt độ không tiếp xúc bằng công nghệ hồng ngoại, cho phép quan sát và phân tích phân bố nhiệt trên bề mặt vật thể một cách trực quan. Nhờ độ phân giải cao, khả năng lấy nét tự động và tích hợp nhiều công cụ phân tích chuyên sâu, FLIR E76 được sử dụng phổ biến trong kiểm tra điện, cơ khí, HVAC và bảo trì công nghiệp.

Để đảm bảo kết quả đo chính xác, hình ảnh rõ nét và tránh sai lệch khi sử dụng, người dùng cần tuân thủ đúng quy trình kiểm tra máy và thao tác đo dưới đây.

Quy trình kiểm tra máy trước khi đo

Việc kiểm tra nhanh tình trạng thiết bị trước khi vận hành giúp hạn chế lỗi đo, bảo vệ cảm biến hồng ngoại và đảm bảo độ tin cậy của dữ liệu nhiệt.

Bước 1: Kiểm tra tổng thể camera

• Với FLIR E76 mới, kiểm tra ống kính sạch, không trầy xước, màn hình hiển thị rõ nét, không có điểm chết.
• Với máy đã sử dụng, cần quan sát kỹ bề mặt ống kính IR xem có bám bụi, hơi nước hoặc vết mờ không – đây là yếu tố ảnh hưởng trực tiếp đến chất lượng ảnh nhiệt.
• Kiểm tra pin, khe thẻ nhớ và các nút chức năng đảm bảo phản hồi tốt, không kẹt.

Bước 2: Khởi động và kiểm tra độ ổn định

• Bật máy và chờ camera khởi động hoàn toàn.
• Để máy ổn định nhiệt từ 5–10 phút, đặc biệt khi vừa mang từ môi trường lạnh sang môi trường nóng hoặc ngược lại.
• Kiểm tra nhanh chế độ đo, thang nhiệt (temperature range) và bảng màu (palette) đã phù hợp với ứng dụng hay chưa.

Bước 3: Kiểm tra cài đặt đo quan trọng

• Điều chỉnh độ phát xạ (Emissivity) đúng với vật liệu cần đo (kim loại, nhựa, bê tông…).
• Thiết lập khoảng cách đo ước tính để camera bù trừ chính xác.
• Kiểm tra chế độ lấy nét (Auto/Manual) để đảm bảo hình ảnh nhiệt sắc nét.

Hướng dẫn thao tác đo đúng cách

Bước 4: Chọn vị trí và khoảng cách đo

• Giữ khoảng cách phù hợp theo khuyến nghị của FLIR để đảm bảo điểm đo không bị loãng.
• Tránh đo qua kính, nhựa trong hoặc bề mặt phản xạ mạnh vì tia hồng ngoại không truyền qua các vật liệu này.
• Khi đo thiết bị điện đang hoạt động, cần đảm bảo an toàn và giữ khoảng cách ổn định.

Bước 5: Cố định tay và chụp ảnh

• Giữ camera chắc tay, tránh rung khi chụp.
• Đảm bảo đối tượng đo nằm trọn trong khung hình.
• Sử dụng tính năng Auto Focus hoặc chỉnh tay để ảnh nhiệt rõ ràng, không bị nhòe.

Bước 6: Đọc và phân tích kết quả

• Quan sát các vùng màu nóng – lạnh để phát hiện điểm bất thường.
• Sử dụng công cụ Spot, Area, Isotherm để xác định chính xác vị trí nhiệt độ cao/thấp.
• So sánh chênh lệch nhiệt giữa các điểm thay vì chỉ nhìn một giá trị đơn lẻ.

Chu kỳ kiểm tra & hiệu chuẩn khuyến nghị

FLIR E76 là thiết bị đo điện tử độ chính xác cao, vì vậy hiệu chuẩn định kỳ là yêu cầu bắt buộc nếu sử dụng trong môi trường kỹ thuật chuyên nghiệp.

• Với môi trường làm việc thông thường (bảo trì điện, HVAC, kiểm tra tòa nhà): Hiệu chuẩn 12 tháng/lần.
• Với môi trường khắc nghiệt (nhà máy, nhiệt độ cao, đo liên tục): Nên hiệu chuẩn 6–12 tháng/lần.

Lỗi thường gặp khi sử dụng và cách khắc phục

Hiện tượng	Nguyên nhân có thể	Cách xử lý
Ảnh nhiệt mờ, không sắc nét	Ống kính bẩn, chưa lấy nét	Lau sạch ống kính, bật Auto Focus hoặc chỉnh tay
Nhiệt độ hiển thị sai lệch	Cài sai độ phát xạ, đo bề mặt phản xạ	Điều chỉnh emissivity đúng vật liệu, tránh bề mặt bóng
Màu sắc khó phân biệt	Thang nhiệt quá rộng hoặc bảng màu chưa phù hợp	Thu hẹp dải nhiệt, đổi palette
Hình ảnh nhiễu, không ổn định	Máy chưa ổn định nhiệt	Để máy nghỉ 5–10 phút trước khi đo
Pin hao nhanh	Pin cũ hoặc dùng độ sáng cao liên tục	Giảm độ sáng màn hình, sạc pin đúng cách
Không lưu được ảnh	Thẻ nhớ lỗi hoặc đầy	Kiểm tra thẻ, sao lưu dữ liệu và format lại

Bảo quản & bảo trì để tăng tuổi thọ thiết bị

Sau khi sử dụng, nên lau sạch ống kính hồng ngoại bằng khăn mềm chuyên dụng, tránh dùng dung môi mạnh gây trầy hoặc mờ bề mặt cảm biến. Luôn cất camera trong hộp chống sốc, đặt nơi khô ráo, tránh ẩm và nhiệt độ cao. Không để pin cạn kiệt trong thời gian dài; nên sạc định kỳ nếu không sử dụng. Định kỳ kiểm tra tình trạng pin, thẻ nhớ và cập nhật firmware khi cần để đảm bảo thiết bị hoạt động ổn định và duy trì độ chính xác lâu dài.

So sánh sản phẩm cùng phân khúc giá

Tiêu chí	FLIR E76	Fluke TiS75+	Testo 868	HIKMICRO G60
Độ phân giải hồng ngoại	320 × 240	384 × 288	320 × 240	640 × 480
NETD (độ nhạy nhiệt)	≤ 0.03°C	~0.05°C	≤ 0.04°C	≤ 0.035°C
Dải đo nhiệt độ	–20°C → 1000°C	–20°C → 550°C	–30°C → 650°C	–20°C → 650°C
Ống kính	Thay đổi được (interchangeable)	Cố định	Cố định	Cố định
Lấy nét	Auto + Manual	Manual	Manual	Auto + Manual
Công nghệ nâng ảnh	MSX (chồng biên ảnh thật)	IR-Fusion	SuperResolution	Image Fusion
Đo điểm / vùng / đẳng nhiệt	Điểm, vùng, isotherm	Điểm, vùng	Điểm, vùng	Điểm, vùng, isotherm
Kết nối	Wi-Fi, Bluetooth	Wi-Fi	Wi-Fi	Wi-Fi, Bluetooth
Định hướng sử dụng	Kỹ thuật chuyên sâu, công nghiệp nặng	Hiện trường khắc nghiệt	Điện – cơ – bảo trì	Kiểm tra kỹ thuật + tiết kiệm chi phí

Phân tích Chi phí / Lợi ích

1. Độ nhạy nhiệt rất cao – phát hiện lỗi sớm
   • NETD ≤ 0.03°C giúp FLIR E76 phát hiện chênh lệch nhiệt cực nhỏ
   • Rất phù hợp cho kiểm tra điện trung – cao thế, ổ trục, tủ điện, bảo trì dự đoán
2. Dải nhiệt rộng tới 1000°C
   • Vượt trội hơn nhiều đối thủ cùng phân khúc
   • Phù hợp công nghiệp nặng: luyện kim, lò nung, cơ khí, năng lượng
3. Ống kính thay đổi – linh hoạt ứng dụng
   • Có thể đổi ống góc rộng, tiêu chuẩn hoặc tele
   • Lợi thế lớn so với Fluke / Testo / Hikmicro vốn chủ yếu dùng ống cố định. Một thân máy – nhiều bài toán đo
4. Công nghệ MSX đặc trưng của FLIR
   • Chồng chi tiết ảnh thật lên ảnh nhiệt
   • Dễ xác định vị trí lỗi chính xác mà không cần ảnh phụ
   • Cực kỳ hữu ích khi làm báo cáo kỹ thuật

Địa chỉ bán camera chụp ảnh nhiệt FLIR E76 uy tín tại TP.HCM

Extech.vn hiện là một trong những đơn vị cung cấp camera chụp ảnh nhiệt FLIR uy tín tại TP.HCM, phục vụ khách hàng trên toàn quốc.

Quyền lợi khi mua FLIR E76 tại Extech.vn:

• Kho hàng sẵn, giao nhanh toàn quốc
• Miễn phí vận chuyển cho nhiều khu vực
• Cho phép kiểm tra thiết bị trước khi nhận
• Cam kết hoàn tiền 200% nếu phát hiện hàng giả, hàng nhái

FAQ – Câu hỏi thường gặp về camera chụp ảnh nhiệt FLIR E76

1. FLIR E76 phù hợp cho những công việc nào?
   FLIR E76 phù hợp cho kiểm tra hệ thống điện, tủ điện trung – hạ thế, động cơ, máy móc công nghiệp và bảo trì cơ điện trong nhà máy, tòa nhà.
2. Camera chụp ảnh nhiệt FLIR E76 có dùng được cho môi trường công nghiệp nặng không?
   Có. FLIR E76 được thiết kế cho môi trường làm việc chuyên nghiệp, chịu được điều kiện công trường và nhà máy sản xuất.
3. Camera FLIR E76 có cần hiệu chuẩn định kỳ không?
   Có. Việc hiệu chuẩn định kỳ giúp đảm bảo độ chính xác đo lâu dài, đặc biệt với các đơn vị cần kiểm định hoặc báo cáo kỹ thuật.
