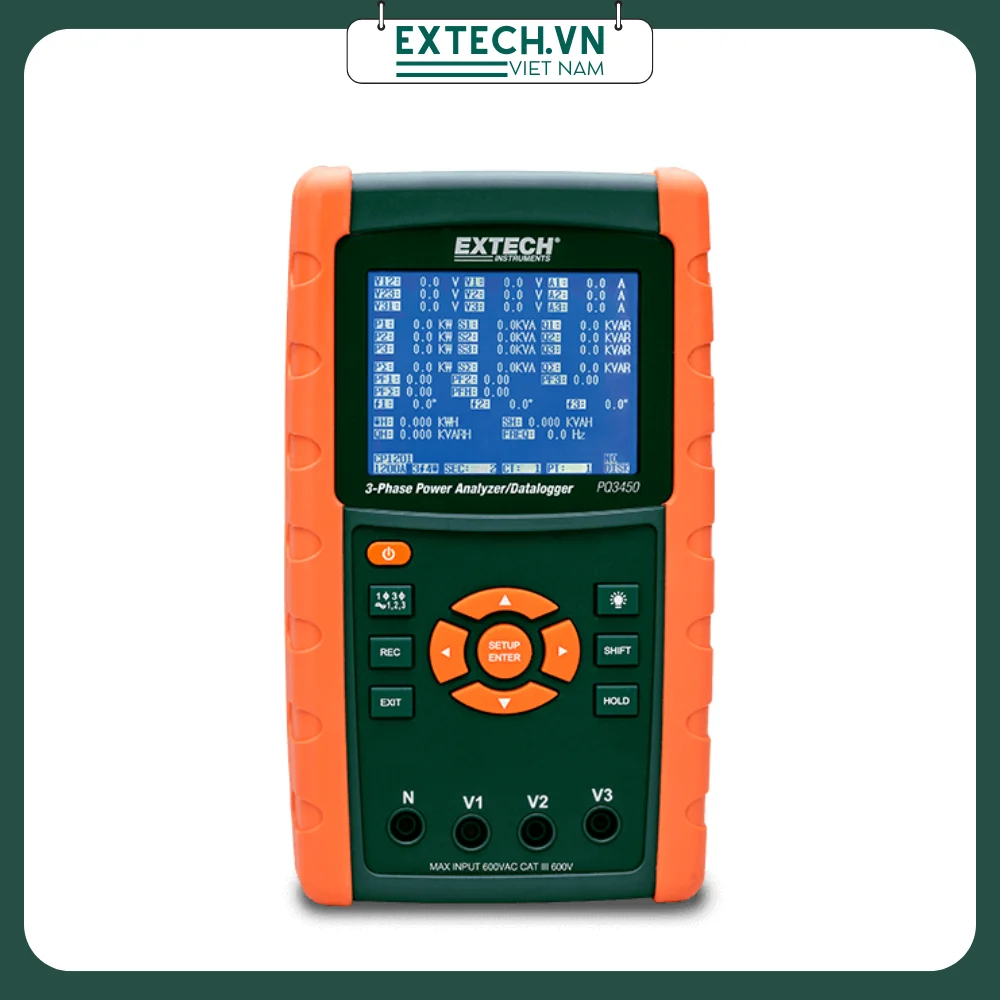

Máy phân tích chất lượng điện Extech PQ3450

Phân tích toàn bộ hệ thống với tối đa 35 tham số
V (pha-pha), V (pha đến mặt đất)
A (pha đến mặt đất)
KW / KVA / KVAR / PF (giai đoạn)
KW / KVA / KVAR / PF (hệ thống)
KWH / KVAH / KVARH / PFH (hệ thống)
Góc pha

40.220.000₫ chưa VAT

Hãng sản xuất: Extech
Xuất Xứ: Taiwan
Bảo hành: 12 tháng

SKU: PQ3450 Danh mục: Máy phân tích công suất, sóng hài

Kinh doanh & Tư vấn

- Điện thoại: 028. 668 357 66
- E-mail: info@tktech.vn
- Thời gian: 08:00 - 17:00
- Thứ 2 - Thứ 7 hằng tuần

Chuyên viên tư vấn
- Ms. Kiều: 0977 765 444
- Mr. Khanh: 0948 999 654
- Mr. Thiên: 0889 392 391
- Mr. Phúc: 0969 949595
- Mr. Trung: 0888 99 00 22

Tài liệu

Tài liệu:

📄

DatasheetPDF • 472,79 KB

Mô tả

Máy phân tích chất lượng điện Extech PQ3450: Ghi 30.000 dữ liệu đo

Thiết bị đo phân tích công suất điện Extech PQ3450 với khả năng đo và phân tích dữ liệu được sử dụng để giám sát chất lượng điện. Máy phân tích chất lượng điện Extech PQ3450 đo kiểm tra dòng điện 3 pha. Có khả năng ghi lên tới 30.000 bộ phép đo ở định dạng Excel trên thẻ nhớ SD có thể tháo rời. Sản phẩm rất dễ cầm với vỏ chắc chắn. Màn hình có đồng hồ và lịch tích hợp, 35 thông số và xếp hạng an toàn CAT III 600V.

Extech PQ3450: Đo và phân tích dòng 3 pha

Đăng nhập tới 30.000 đọc trên thẻ nhớ SD có thể tháo rời ở định dạng Microsoft Excel
Menu trên màn hình dễ sử dụng
Phạm vi tốc độ lấy mẫu rộng (2 giây đến 2 giờ)
Chọn 200A, 1200A dòng điện kẹp hoặc 3000A đầu dò dòng điện linh hoạt (được bán riêng)
Đồng hồ và Lịch tích hợp sẵn

Ghi lên tới 30.000 dữ liệu

Máy phân tích chất lượng điện Extech PQ3450 là bộ phân tích dữ liệu / phân tích dữ liệu 3 pha có khả năng ghi lên tới 30.000 bộ phép đo ở định dạng Excel trên thẻ nhớ SD có thể tháo rời. Máy thiết kế chắc chắn, nhỏ gọn. Hỗ trợ nhiều chuẩn an toàn quốc tế, như CAT IV.

Bạn có thể kết nối với máy tính. Tải dữ liệu qua cổng USB và phần mềm. Từ đó có thể phân tích và báo cáo dễ dàng.
LCD backlit hiển thị các giá trị số. Các dữ liệu có thể được lưu trữ trong thẻ nhớ SD (bao gồm) và sau đó chuyển từ đồng hồ đến máy tính bằng cách sử dụng phần mềm Excel ® và đọc dữ liệu.

Các chức năng:

Mặt trước của đồng hồ:

3-1 Hiển thị LCD
3-2 Điều hướng mũi tên trái
3-3 Nguồn ON-OFF
3-4 Thiết lập pha / dây
3-5 Bộ nhớ bộ dữ liệu REC
3-6 Nút thoát
3-7 Nút Thiết lập / Enter
3-8 Các đầu vào đầu vào đo
3 -9 ▼ Điều hướng mũi tên xuống
3-10 HOLD (hiển thị đóng băng)
3-11 Nút shift
3-12 Hiển thị đèn nền ON-OFF
3-13 ▶ Điều hướng mũi tên phải
3-14 ▲ Điều hướng mũi tên lên

Đầu đồng hồ:

3-15 Kẹp đầu vào tích cực kẹp
3-16 Kẹp đầu vào tiêu cực
kẹp 3-17 Kẹp đầu nối nguồn điện

Bên phải của đồng hồ
3-18 9V Giắc cắm bộ chuyển đổi điện
3-19 Ổ cắm thẻ nhớ SD
3-20 Ổ cắm giao diện RS232 PC
3-21 Nút Reset
3-22 Vít buộc cho nắp bảo vệ

Lưu ý: Ngăn chứa pin và Tilt Stand nằm ở phía sau thiết bị.

Tính năng, đặc điểm:

Màn hình LCD có độ phân giải lớn, có thể đọc được, mặt trời, số
Phân tích toàn bộ hệ thống với tối đa 35 tham số
V (pha-pha), V (pha đến mặt đất)
A (pha đến mặt đất)
KW / KVA / KVAR / PF (giai đoạn)
KW / KVA / KVAR / PF (hệ thống)
KWH / KVAH / KVARH / PFH (hệ thống)
Góc pha
Chọn 200A, 1200A dòng điện kẹp hoặc 3000A đầu dò dòng điện linh hoạt (được bán riêng)
Có thể điều chỉnh biến áp CT (1 đến 600) và tỷ lệ biến áp tiềm năng PT (1 đến 1000) cho các hệ thống phân phối công suất cao
Đăng nhập tới 30.000 đọc trên thẻ nhớ SD có thể tháo rời ở định dạng Microsoft Excel ®
Phạm vi tốc độ lấy mẫu rộng (2 giây đến 2 giờ)
Đồng hồ và Lịch tích hợp sẵn
Menu trên màn hình dễ sử dụng
Dễ dàng giữ chắc chắn trên vỏ đúc

Thông số kỹ thuật

Tổng quan
Dòng điện xoay chiều	Lên đến 3000A (tùy thuộc vào loại đầu dò kẹp dòng được sử dụng)
Độ chính xác cơ bản của dòng điện xoay chiều	±(0,5% của giá trị đo)
Điện áp xoay chiều	600.0V
Độ chính xác cơ bản của điện áp xoay chiều	±(0,5% của giá trị đo)
Công suất hoạt động	9,999MW
Độ chính xác cơ bản của công suất hoạt động	±(1,0% của giá trị đo)
Năng lượng hoạt động	Từ 0,0 kWh đến 9,999 MWH
Năng lượng tác dụng Độ chính xác cơ bản	±(2,0% của giá trị đo)
Công suất biểu kiến	9,999 MVA
Công suất biểu kiến Độ chính xác cơ bản	±(1,0% của giá trị đo)
Năng lượng công suất biểu kiến	Từ 0,0 KVAh đến 9,999 MVAH
Công suất biểu kiến Năng lượng Độ chính xác cơ bản	±(2,0% của giá trị đo)
Tính thường xuyên	45Hz đến 65Hz
Độ chính xác cơ bản của tần số	±0,1Hz
Phạm vi đầu vào	200mV, 300mV, 500mV, 1V, 2V, 3V (người dùng có thể lựa chọn)
Phạm vi đầu vào Độ chính xác cơ bản	±(0,5% của giá trị đo)
Ký ức	30.000 lần đo (thẻ nhớ SD 2GB)
Giai đoạn	-180° đến +180°
Độ chính xác cơ bản của pha	±1°
Hệ số công suất	Từ 0,00 đến 1,00
Độ chính xác cơ bản của hệ số công suất	±0,04
Công suất phản kháng	9.999MVAR
Độ chính xác cơ bản của công suất phản kháng	±(1,0% của giá trị đo)
Năng lượng công suất phản kháng	Từ 0,0kVARh đến 9,999MVARH
Công suất phản kháng Năng lượng Độ chính xác cơ bản	±(2,0% của giá trị đo)
Giá trị RMS thực	Đúng

Thông tin chi tiết bổ sung
Chứng chỉ	CE, UL
Kích thước	8,86 × 4,92 × 2,52″ (225 × 125 × 64mm)
Nguồn	8 pin AA (1.5V)
Hạng mục an toàn	CATIII – 600V
Bảo hành	1 năm
Cân nặng	2,2 pound (1010g)
